Однофотонные детекторы на основе сверхпроводящих NbN нанопроволок в сочетании с TCSPC модулем компании Becker&Hickl обеспечивают аппаратную функцию с полушириной (FWHM) 4.4 пс. Данные детекторы являются совместной разработкой Массачусетского технологического института и Лабораторией реактивного движения научно-исследовательского центра НАСА. В качестве сверхбыстрого TCSPC модуля использовался SPC-150N Becker & Hickl GmbH с шириной временного канала 204 фс.

Разрешение системы было продемонстрировано путем регистрации затухания флуоресценции IR 1061 (ИК краситель Sigma Aldrich). Время жизни флуоресценции IR 1061 чрезвычайно короткое – менее 50 пс. Тем не менее, затухание флуоресценции было зарегистрировано с высокой четкость и разрешением. Анализ затухания с помощью ПО SPCImage Becker & Hickl позволили вычислить время жизни флуоресценции - 43.7 пс. Чрезвычайно узкая аппаратная функция позволяет измерять еще более короткие времена жизни.

Потенциальными применениями системы являются время-разрешенное детектирование реакций с переносом протонов или эффектов релаксации растворителя. Еще одним приложением может быть сканирование профилей поверхности. Временное разрешение 4.4 пс, в принципе, позволяет регистрировать разницу в глубине на уровне 1.3 мм с одним детектированным фотоном в каждом пикселе. При 1000 фотонах на пиксель разрешение по глубине улучшится примерно до 40 мкм.

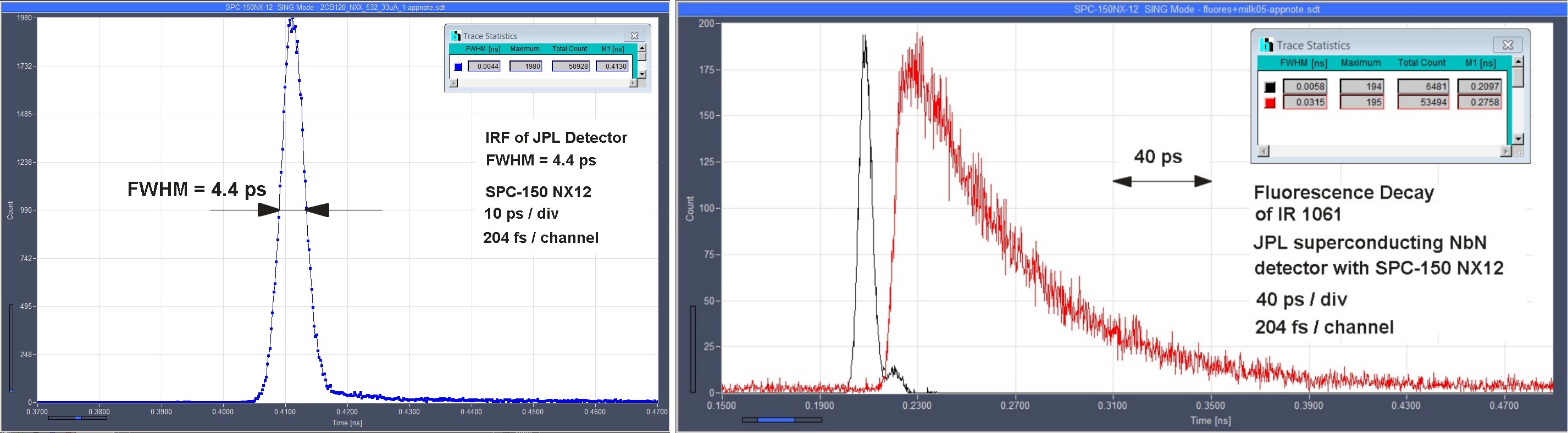

Слева: Аппаратная функция систем детектор на нанопроволоках-TCSPC модуль (SPC-150NX). Полуширина аппаратной функции составляет 4.4 пс. Справа: Затухание флуоресценции красителя IR 1061, время жизни флуоресценции 43.7 пс.

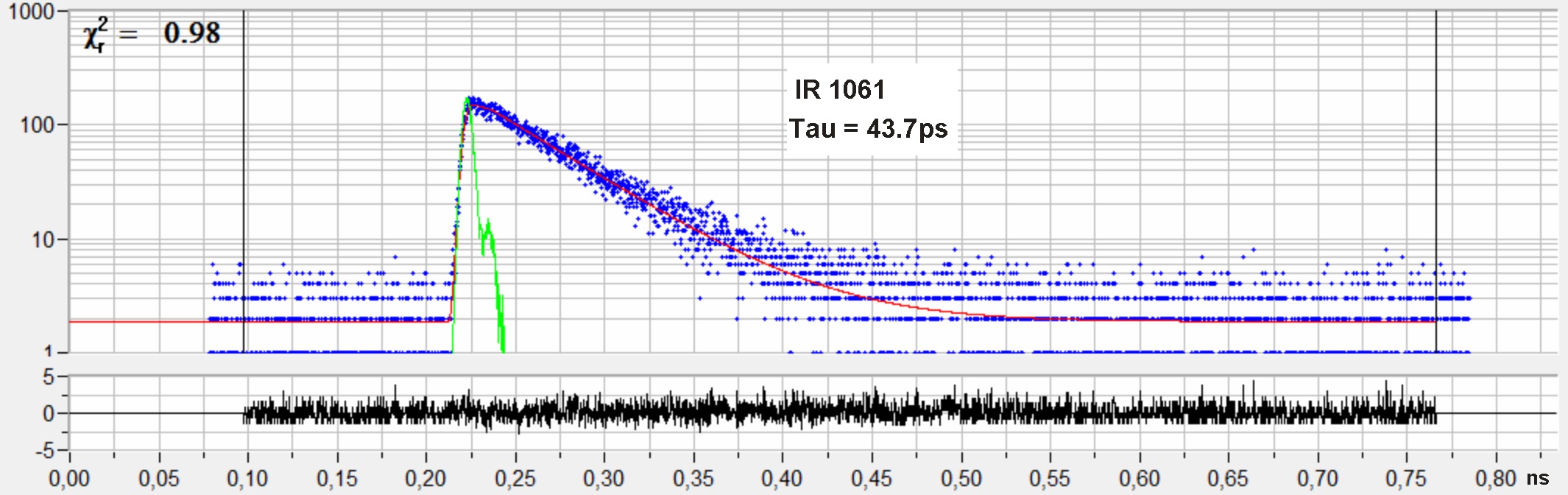

Анализ данных с помощью ПО SPCImage Becker & Hickl. Синие точки: Элементы данных, 204 фс на канал. Зеленая линия: Аппаратная функция. Красная линия: Аппроксимация экспоненциальной моделью. Нижняя кривая: Артефакты.

Более подробную информацию об однофотонном детекторе на основе сверхпроводящих NbN нанопроволок в сочетании с TCSPC модулем компании Becker&Hickl можно найти здесь:

Полуширина аппаратной функции сверхпроводящих NbN нанопроволок на уровне 4.4 пс
