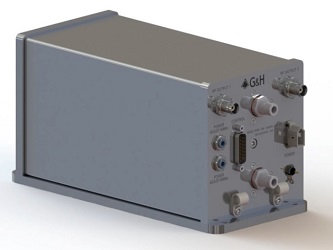

ВЧ-драйвер генерирует радиочастотный сигнал, который используется для генерации акустической волны в кристалле акустооптического (АО) устройства. Частота и интенсивность приложенного ВЧ сигнала определяют, насколько оптический луч модулируется, отклоняется или регулируется. G & H предлагает широкий выбор стабильных ВЧ драйверов с возможностью аналоговой и цифровой модуляции, оптимизированных под ваше приложение.
ВЧ-драйвер обычно состоит из ВЧ генератора, схемы модуляции и усилителя мощности, который генерирует ВЧ сигнал для управления АО устройством. Преобразователь в акустооптическом модуляторе использует пьезоэлектрический эффект для очень точного преобразования ВЧ сигнала в акустооптическую волну в активном оптическом материале с фиксированной или переменной частотой.
Выбор драйвера
Основные факторы, которые следует учитывать:
- Мощность ВЧ: в диапазоне от 150 Вт;
- Модуляция: цифровая или аналоговая;
- Тип частоты: фиксированная, переменной (сдвинутая линейно) или программируемая
- Стабильность: в зависимости от выбора генератора управляемого напряжением (ГУН) или цифрового вычислительного синтезатора (ЦВС) при не фиксированной частоте;
- Количество каналов: количество выходных портов;
- Специальные функции: устранение импульсов, синхронизация и т. д.
Помимо этих факторов так же нужно учитывать скорость, режим работы и дополнительные функции.
Модуляция: цифровая или аналоговая
Режим модуляции определяет, как изменяется подаваемая ВЧ мощность и, следовательно, интенсивность дифрагированного света. В цифровой модуляции ВЧ мощность подается в состоянии включения / выключения с помощью прилагаемого TTL сигнала, что позволяет контролировать, дифракцию лазерного пучка. В аналоговой модуляции ВЧ мощность радиочастоты контролируется посредством приложения напряжения в заданном диапазоне, что позволяет контролировать дифракционную эффективность и формировать сигнал во времени.
Драйвер с фиксированной или регулируемой частотой
Драйверы с фиксированной частотой обеспечивают единую выходную частоту, которая соответствует АО устройству. Компания G&H предлагает драйверы (24-440 МГц) с фиксированной частотой, которые могут управляться через аналоговый или TTL-вход, некоторые с регулируемой вручную ВЧ мощностью. Такие драйверы чаще всего используются для приложений, связанных с модуляцией.
ВЧ драйверы с фиксированной или регулируемой частотой позволяют управлять выходной частотой. ГУН обеспечивает линейный сдвиг (регулируемый) частоты ВЧ драйвера для любого АО устройства. Драйверы ЦВС позволяют программировать частоту. Вместе они позволяют формировать импульсы и выполнять специальные функции, создавая случайные формы сигнала от одного опорного тактового генератора, с фиксированной частотой. Управление драйверов ЦВС осуществляется с помощью ПО через интерфейсc GUI посредством команд. Высокопроизводительные многочастотные драйверы ЦВС генерируют до 8 каналов ВЧ частот одновременно.
Умные драйверы
Умные драйверы позволяют генерировать простые или сложные цифровые сигналы, преобразовывать их в аналоговые и после усиливать для управления в АО устройстве. Это дает большую гибкость. К примеру, это дает возможность драйверу использовать несколько программируемых частот или свободно переключаться между многочисленными сложными индивидуальными сигналами.
Стабильность и контроль частоты
G & H предлагает ЦВС драйверы, которые обеспечивают высокую стабильность и линейность, с быстрым временем переключения и высоким разрешением. Они способны создавать произвольные формы сигнала из одного опорного тактового генератора, с фиксированной частотой, и, таким образом, идеально подходят для формирования импульсов и использования специальных функций. Драйверы ЦВС можно запускать из графического интерфейса или с помощью команд драйвера в двух режимах: 1) произвольный доступ с цифровым отображением и 2) в режиме с линейной частотной модуляцией для непрерывного сканирования с шагом частоты.
Применение
Управление и контроль АО устройствами, в том числе модуляторами, дефлекторами луча, высокоскоростными модуляторами, волоконными модуляторами, частотными переключателями, синхронизаторами мод, многоканальными модуляторами, импульсными сборщиками, модуляторами добротности, перестраиваемыми фильтрами.
Технические параметры высокочастотный драйверов:
|
Модель |
Совместимость с АО приборами |
Рабочая частота |
Макс. мощность |
Особенности |
Тех. док-ия |
|
64020-200-2ADMDFS-A |
Дефлектор пучка, Модулятор, Перестраиваемый фильтр |
20 - 200 МГц |
2.0 Вт |
Программируемая частота; одноканальный ЦВС |
|
|
64020-250-1ADMDFS-A |
Дефлектор пучка, Модулятор, Перестраиваемый фильтр |
20 - 250 МГц |
1.0 Вт |
Программируемая частота; одноканальный ЦВС |
|
|
Dual Driver 97-0600x-yy |
Дефлектор пучка, Перестраиваемый фильтр |
50-450 МГц |
15-20 Вт |
Умный драйвер; 2 канала; гибкий функционал; синхронизированный по фазе выходы |
|
|
97-03926-12 |
Дефлектор пучка, Перестраиваемый фильтр |
20 - 160 МГц |
3.2 Вт |
Программируемая частота; 8-канальный ЦВС |
|
|
97-02925-32 |
Дефлектор пучка, Перестраиваемый фильтр |
20 - 160 МГц |
0.4 Вт |
Программируемая частота; одноканальный ЦВС |
|
|
97-02910-xx |
Волоконные модуляторы |
80-200 МГц |
2.5-3.0 Вт |
Фиксированная частота |
|
|
3910 series |
Волоконные модуляторы, Частотный преобразователь, Модулятор |
80 - 350 МГц |
0.5-8.0 Вт |
Фиксированная частота |
|
|
A35xxx-S-1/50-p4k7u |
Волоконные модуляторы, Частотный преобразователь, Модулятор |
40-300 МГц |
0.5-5.0 Вт |
Фиксированная частота; аналоговая и цифровая модуляции |
|
|
MHPXXX-YYADM-A1 |
Волоконные модуляторы, Модулятор |
24 - 260 МГц |
2-20 Вт |
Фиксированная частота |
|
|
3307 series |
Волоконные модуляторы |
80 - 350 МГц |
1-4 Вт |
Фиксированная частота |
|
|
MCX0XX-Y.YZC-MINx |
Волоконные модуляторы, Модулятор |
40-80 МГц |
0.5-2.5 Вт |
Фиксированная частота; компактный размер |
|
|
HP041-125ADG-A10 |
Модулятор |
40.68 МГЦ |
125 Вт |
Фиксированная частота; Ge AO устройства |
|
|
HP040-060-150ADG-A10-2X |
Модулятор |
40/60 МГц |
2 x75 Вт |
2 фиксированных частоты; двухканальные Ge AO устройства |
|
|
QC0XX-YYDC-ZZZ-AAV |
Модулятор, Модулятор добротности |
24-110 МГц |
2-24 Вт |
Фиксированная частота; компактный, маломощный; фиксированная/регулируемая длительность импульсов |
|
|
MQH0XX-YYDM-ZZZ |
Модулятор, Модулятор добротности |
24-80 МГц |
25-100 Вт |
Фиксированная частота; фиксированная/регулируемая длительность импульсов |
|
|
MQH0XX-YYDM-ZZZ-2S |
Модулятор добротности |
24-80 МГц |
25-50 Вт на канал |
Фиксированная частота; 2 канала; фиксированная/регулируемая длительность импульсов |
|
|
SD020-200-5UC-4x1 |
Перестраиваемый фильтр |
20 - 200 МГц |
5.0 Вт |
Программируемая частота; одноканальный или многоканальный ЦВС |
|
|
Поставщик
|
Gooch & Housego |
