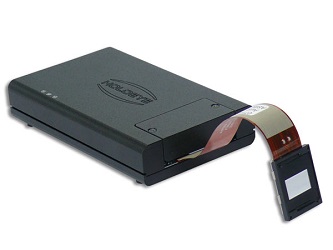

Пространственный модулятор света PLUTO-2.1 осуществляет фазовую модуляцию и состоит из драйвера со стандартным цифровым видео интерфейсом (HDMI) и отражающей ЖК-панели (LCOS – ЖК на кремнии) с разрешением full HD (1920 x 1080 пикселей) и шагом пикселя 8 мкм. Диагональ активной области панели составляет 0.7", при этом отношение ширины к высоте кадра - 16:9.
PLUTO-2.1 - это фазовый модулятор, соответствующий стандарту "plug & play", которому можно задать фазовую функцию через стандартную графическую плату. Зеленый канал видеосигнала используется для задания шаблона с разрядностью 8 бит. Задание фазовой функции осуществляется с помощью поставляемого или стандартного графического ПО. Компания HOLOEYE также предоставляет SDK с API на разных языках.
Распаковка и тестирование пространственного модулятора PLUTO-2
Применение пространственного модулятора PLUTO-2
Компания HOLOEYE предлагает различные ЖК-панели, оптимизированные для применения в разных спектральных диапазонах, для работы с драйвером PLUTO-2.1. Данные модуляторы применяются в голографии, литографии, метрологии, интерферометрии, оптических пинцетах. Большой коэффициент заполнения ЖК пластин обеспечивает высокую светоотдачу. Отражательная способность панелей составляет примерно 65%-95% (в зависимости от модели), а дифракционная эффективность более 80%.

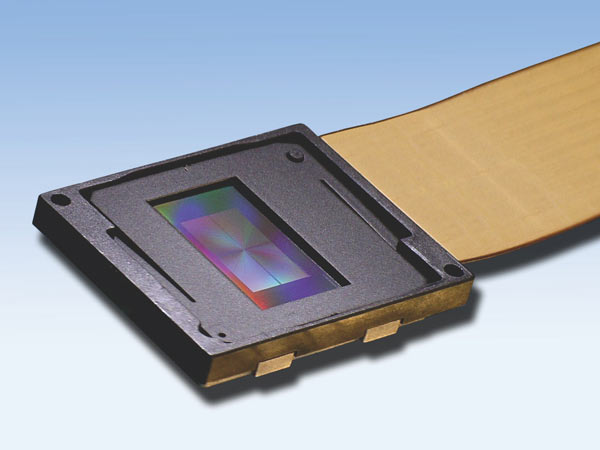

Характеристики ЖК пластины модулятора света серии PLUTO-2.1 Holoeye:
|
Параметр |
Значение |
|
Тип |
Отражающая LCOS (только фазовая модуляция) |
|
Разрешение |
1920 x 1080 |
|
Шаг пикселя |
8.0 мкм |
|
Коэффициент заполнения |
93 % |
|

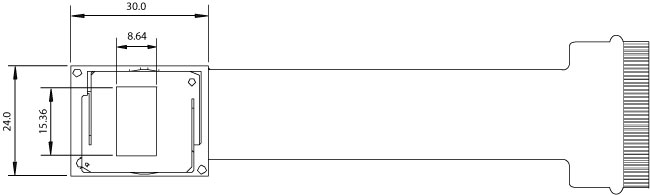

Активная область |
15.36 x 8.64 мм (диагональ: 0.7″) |
|
Разрядность |
8 бит (256 оттенков серого) |
|
Интерфейс |
DVI (разрешение HDTV) |
|
Частота кадров на входе |
60 Гц |
Все поставляемые модели используют цифровую адресацию, что обеспечивает высокую надежность и компактность драйвера, так как в этом случае необходима генерация только 2 уровней напряжения.

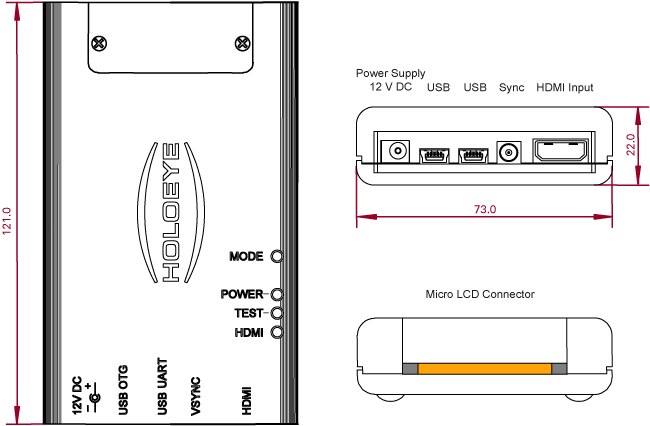

Усовершенствованный драйвер PLUTO-2.1 использует интерфейс HDMI для задания фазовой функции и USB интерфейс для дополнительной калибровки и соединения с драйвером. Кроме того, этот драйвер имеет триггерный выход синхронизации для синхронизации с внешними устройствами. Драйвер PLUTO-2.1 обеспечивает более быструю адресацию, что позволяет работать в режиме последовательной передачи цветных полей (CFS), т.е. с RGB- лазерами. Кроме того, увеличение скорости адресации также снижает флуктуации фазы.
Драйвер PLUTO-2.1 оснащен двухъядерным процессором ARM® Cortex™-A9 со встроенной памятью. Это позволяет пользователю добавлять собственные функции, которые будут напрямую обрабатываться PLUTO-2.1 (например, слайд-шоу изображений, загруженных с USB флэш-карты или внутренней памяти). Драйвер работает на встроенной операционной системе Linux™ SMP и оснащен библиотеками, которые позволяют обеспечивать полный контроль дисплея и пульта управления. PLUTO-2.1 обеспечивает доступ через последовательный и удаленный сетевой (Remote Network Driver Interface - RNDIS) интерфейсы, а также может быть запрограммирован с помощью кросс-компилятора Ubuntu™ GCC toolchain.
В обновлении прошивки PLUTO-2.1 компания Holoeye включила более высокую частоту импульсной адресации, что обеспечивает более высокий динамический диапазон для адресации напряжений. Благодаря скорректированной последовательности управления и конфигурациям стабильность фазы была дополнительно улучшена, и вместе с этим стало возможно повышение эффективности дифракции.
Благодаря более широкому рабочему диапазону Holoeye также повысила гибкость с точки зрения конфигураций. Устройства SLM поставляются с различными наборами конфигураций для оптимизации времени отклика или оптимизации фазовой стабильности.
С отрегулированной последовательностью привода драйвер PLUTO-2.1 может даже адресовать 3 x 8 бит в пределах кадра (180 Гц) и может использоваться для работы с последовательной фазой цветового поля с использованием версии быстрого дисплея для видимого диапазона (например, PLUTO- 2.1-VIS-014 модель).

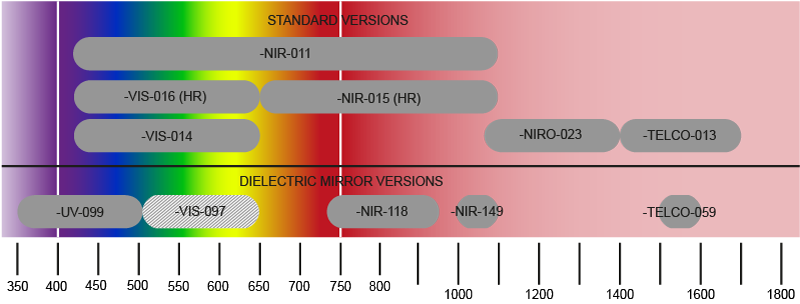

Модели пространственных модуляторов света серии PLUTO
Кроме стандартных моделей PLUTO-VIS и PLUTO-NIR, также доступны модели с увеличенным сдвигом фазы (-HR) с более устойчивой адресацией или заданием фазового сдвига 4π - 6π. Это может быть преимуществом для задания фронта волны, так как позволяет задать более крутые склоны функции по сравнению с режимом, в котором максимальный фазовый сдвиг составляет 2π, и сгладить точки перехода.
ЖК панели некоторых моделей оснащены зеркальным диэлектрическим покрытием для увеличения отражательной способности до 90%. Благодаря такой особенности эти панели меньше поглощают и могут работать с лазерным излучением более высокой мощности по сравнению со стандартными моделями.
|
Модель |
Рабочий диапазон длин волн |
Отражательная способность |
Макс. фазовый сдвиг |
Примечания |
Рекомендации |
|
PLUTO-2.1-UV-099 |
350 – 500 нм |
90 % (80% при 500 нм) |
5.2 π при 355 нм 4.9 π при 405 нм |
Зеркальное диэлектрическое покрытие |
Устойчивость к УФ излучению Устойчивость к высокой мощности лазерного излучения |
|
PLUTO-2.1-VIS-014 |
420 – 650 нм |
65 % |
4.2 π при 530 нм |
Малое время отклика |
|
|
PLUTO-2.1-VIS-016 |
420 – 650 нм |
67 % |
6.9 π при 530 нм |
модели с увеличенным сдвигом фазы (-HR) |
Низкий уровень флуктуаций фазы |
|
PLUTO-2.1-VIS-097 |
515 – 650 нм |
94 % |
3.5π при 530 нм 2.7π при 633 нм |
Зеркальное диэлектрическое покрытие |
Для высоких мощностей |
|
PLUTO-2.1-NIR-011 |
420 – 1100 нм |
65-75 % |
5,3 π при 530 нм |
Широкий рабочий
спектральный диапазон |
|
|
PLUTO-2.1-NIR-015 |
650 – 1100 нм |
65-73 % |
5,4 π при 800 нм |
модели с увеличенным сдвигом фазы (-HR) |
Низкий уровень флуктуаций фазы |
| PLUTO-2.1-NIR-118 | 730 – 950 нм | 95 % | 3.1 π @ 800 нм |
Зеркальное диэлектрическое покрытие |
Для высокой мощности |
| PLUTO-2.1-NIR-149 | 1000 – 1100 нм | 93% | 2.9 π @ 1064 нм |
Зеркальное диэлектрическое покрытие |
Для высокой мощности |
|
PLUTO-2.1-NIRO-023 |
1000 – 1400 нм |
74 % |
4,2 π при 1300 нм |
||
|
PLUTO-2.1-TELCO-013 |
1400 – 1700 нм |
80 % |
3,9 π при 1550 нм |
|
|
| PLUTO-2.1-TELCO-059 | 1500 – 1600 нм | 90 % | 3.1 Pi @ 1550 нм |
Зеркальное диэлектрическое покрытие |

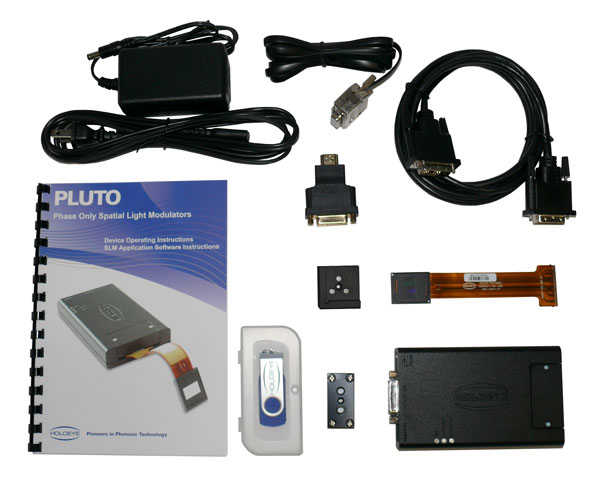

В комплект поставки входят:
- Драйвер модулятора PLUTO-2;
- ЖК пластина с кабелем (1920 x 1080 пикс.);
- HDMI кабель;
- USB кабель;
- Источник питания (12 В DC);
- Магнитное крепление для ЖК панели;
- Крепление для модулятора;
- Руководство пользователя;
- Носитель данных (USB флэш-накопитель) с руководством пользователя и ПО.
Программное обеспечение:
Осуществлять адресацию к модулятору PLUTO можно через стандартный DVI / HDMI интерфейс графической платы. Никакого дополнительного ПО или специализированного оборудования для управления модулятором не требуется.
В комплект поставки входит ПО, с помощью которого можно управлять основными системными настройками (Configuration Manger): менять геометрию, яркость, контрастность и электрооптический отклик. Такая настройка осуществляется через USB интерфейс, который подключается к COM порту компьютера.
Модуляторы HOLOEYE поставляются с дополнительным специализированным ПО для генерации шаблонов (Pattern Generator), которое осуществляет:
- Вычисление цифровых голограмм (CGH) по изображениям, заданным пользователем;
- Генерация сигналов для задания модулятору стандартных оптических функций: линзы, решетки, аксиконы и т.д.
- Суперпозиция цифровых голограмм со стандартными функциями.
|
PLUTO ПО |
|
|
Configuration Manager |
Настройка геометрических параметров / наложение гамма-функции |
|
Pattern Generator |
Стандартные вычисления; Генерация базовых функций (круглая апертура, зонные пластинки, линзы, аксиконы и т.д.); Решетки (синусоидальные и концентрирующие), суперпозиция функций (призмы, полиномы Цернике и т.д.) |
|
Slideshow Player |
Слайд-шоу заданных пользователем заранее вычисленных функций или изображений |
| SDK | API для непосредственного отображения изображений и массивов данных / фаз при использовании LabVIEW, MATLAB®, Octave или Python ™ |
|
