Пространственный модулятор света LUNA - самая компактная платформа от Holoeye для интеграции в небольшие и портативные решения.

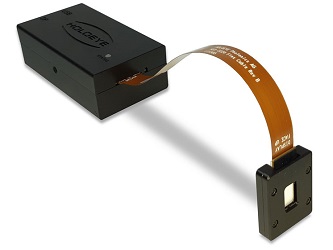

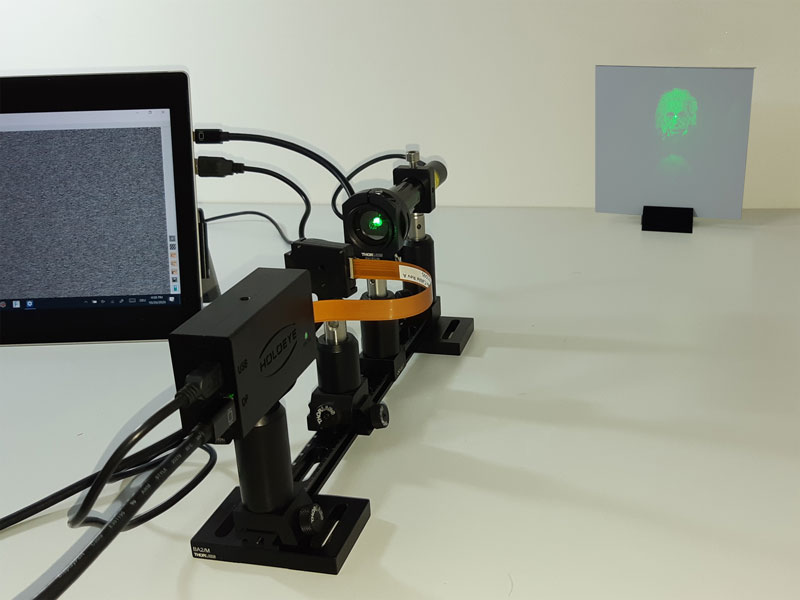

Пространственный модулятор света (ПМС) LUNA состоит из блока драйвера со стандартным цифровым видеоинтерфейсом (DisplayPort) и микродисплея LCOS - жидкий кристалл (ЖК) на кремнии с разрешением Full HD (1920 x 1080 пикселей) и шагом пикселя 4,5 мкм. Диагональ активной области составляет 0,39 дюйма с соотношением сторон панели - 16: 9.
Драйвер ASIC встроен в сам микродисплей LCOS. Это экономит место на плате, что позволяет установить очень компактный драйвер и делает интеграцию более удобной. Стандартный блок драйвера имеет размер 84,4 x 47 x 28,8 мм. Дисплей может даже принимать видеоданные через 4-полосный порт MIPI DSI. Это выводит технологию фазового пространственного модулятора света на новый уровень возможностей для промышленного внедрения.
LUNA использует быструю полностью цифровую систему адресации, которая обеспечивает высокую надежность и компактный блок драйвера. Каждый уровень серого представляет собой соответствующее значение среднего напряжения на ЖК-ячейке. Это напряжение приводит к изменению наклона молекул ЖК из-за их электрической анизотропии. Поскольку молекулы ЖК также демонстрируют оптическую анизотропию, этот наклон изменяет показатель преломления молекул ЖК (для поляризации падающего света вдоль длинной оси дисплея), что приводит к изменению длины оптического пути внутри ЖК-ячейки. Адресованный уровень серого преобразуется в фазовый уровень.
Обзор особенностей модуляторов LUNA от Holoeye
Блок драйвера LUNA оснащен интерфейсом USB для изменения распределения напряжения в зависимости от фазового уровня (гамма-контроль) и динамического диапазона (напряжения на ЖК-ячейке) для калибровки пространственного модулятора света для различных длин волн.
LUNA - это фазовый модулятор Holoeye, соответствующий стандарту "plug & play", которому можно задать фазовую функцию через стандартную графическую плату. Адресацию можно выполнить с помощью прилагаемого программного обеспечения Pattern Generator, программного обеспечения HOLOEYE Slideshow Player или стандартного программного обеспечения для просмотра изображений. Holoeye также предоставляет комплект для разработки программного обеспечения ПМС Display, который предоставляет API для различных языков программирования.

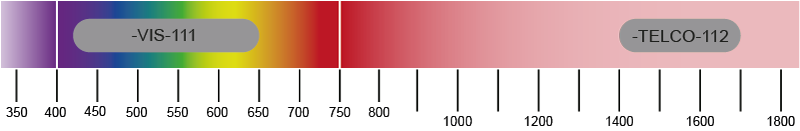

Holoeye предлагает различные версии фазовых дисплеев, которыми можно управлять с помощью блока драйвера LUNA. Различные версии дисплеев оптимизированы для использования в разных диапазонах длин волн. В настоящее время мы предлагаем версию VIS (420 - 650 нм) и версию для телекоммуникационного диапазона волн около 1550 нм (1400-1700 нм).
Доступные модели пространственных модуляторов света LUNA Holoeye:
|
Версия |
Диапазон длин волн |
Отражательная способность |
Максимал. Сдвиг фазы |
|
LUNA-VIS-111 |
420 - 650 нм |
61–67% |
4.3 π при 450 нм
|
|
LUNA-TELCO-112 |
1400 - 1700 нм |
70% |
2.3 π при 1550 нм |
Особенности микродисплея пространственного модулятора LUNA Holoeye:
|
Параметры |
Значения |
|
Тип дисплея: |
Отражающая LCOS (только фазовая модуляция) |
|
Разрешение: |
1920 х 1080 |
|
Шаг пикселя: |
4,5 мкм |
|
Коэффициент заполнения: |
91% |
|
Активная область |
8,64 x 4,86 мм (диагональ 0,39 дюйма) |
|
Разрядность |
8 бит (256 оттенков серого) |
|
Интерфейс |
DisplayPort - разрешение HDTV |
|
Частота кадров на входе |
60 Гц |

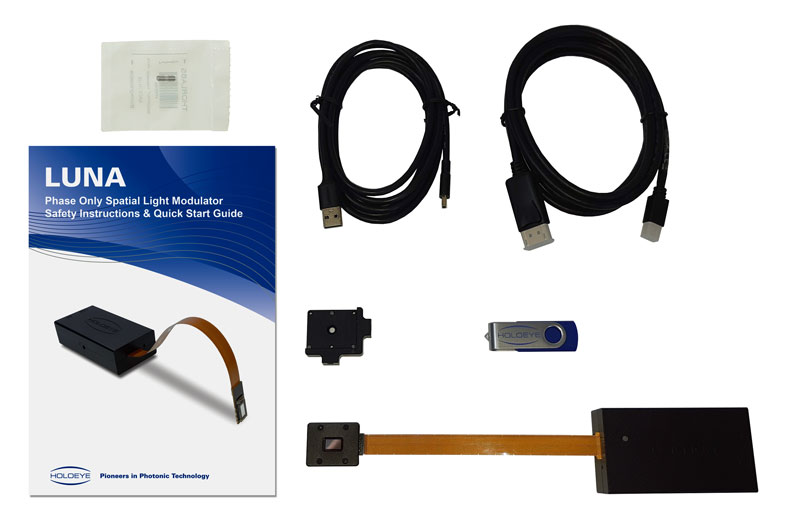

Комплект поставки пространственного модулятора света LUNA состоит из:
| Комплект поставки |
|
Дисплей LUNA (1920 x 1080 пикселей), вкл. гибкий кабель |
|
Блок драйвера LUNA |
|
USB-кабель |
|
Кабель DisplayPort / Mini DisplayPort |
|
Крепление для дисплея и адаптер дисплея |
|
Винтовой переходник M4 на ½ дюйма |
|
Инструкции по безопасности и краткое руководство |
|
USB-накопитель с документацией, подробным руководством, Configuration Manager и ПО ПМС |
Фазовый модулятор LUNA - программные возможности
Работать с LUNA от Holoeye можно с помощью внешнего монитора, он оснащен стандартным интерфейсом DisplayPort. Для работы пространственного модулятора света не требуется никакого дополнительного программного обеспечения или специального оборудования.

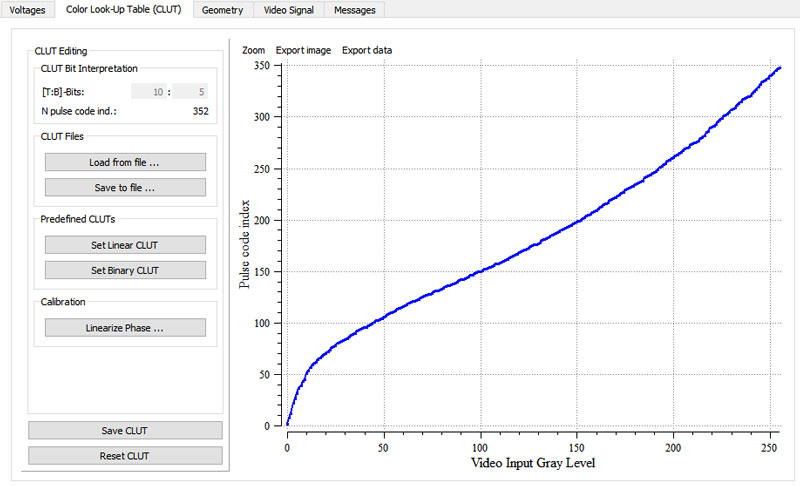

Устройство поставляется вместе с программным обеспечением Configuration Manager. Configuration Manager можно использовать для изменения геометрических параметров, яркости, контрастности и электрооптического отклика путем применения новой гамма-функции или другой схемы цифрового управления. Для выдвинутых калибровок устройство использует USB-соединение с виртуальным COM-портом компьютера.
Кроме того, с модулятором поставляется программное обеспечение HOLOEYE SLM Pattern Generator:
· Вычисление компьютерных голограмм из пользовательских изображений
· Генерация сигналов для задания модулятору стандартных оптических функций: линзы, решетки, аксиконы и т.д.
· Суперпозиция голограмм со стандартными функциями
Возможности ПО PLUTO
| Функция | Описание |
|
Configuration Manager |
Настройка геометрических параметров / наложение гамма-функции |
|
Pattern Generator |
Стандартные вычисления; Генерация базовых функций (круглая апертура, зонные пластинки, линзы, аксиконы и т.д.); Решетки (синусоидальные и концентрирующие), суперпозиция функций (призмы, полиномы Цернике и т.д.) |
|
Slideshow Player |
Слайд-шоу заданных пользователем заранее вычисленных функций или изображений |
|
SDK |
API для непосредственного отображения изображений и массивов данных / фаз при использовании LabVIEW, MATLAB®, Octave или Python ™ |
|
