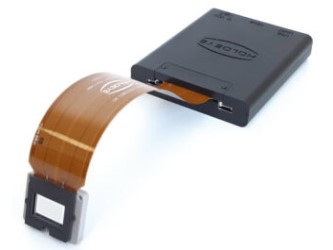

Пространственный модулятор света LETO-3 – это быстрая платформа пространственной модуляции света с широкой полосой пропускания. LETO-3 может работать с последовательной фазой цвета.
Фазовый пространственный модулятор света LETO-3 основан на отражающем микродисплее LCOS (жидкий кристалл на кремнии) с разрешением Full HD (1920x1080 пикселей). Благодаря шагу пикселя 6.4 мкм и небольшому расстоянию между пикселями 0.2 мкм LETO-3 обеспечивает высокий коэффициент заполнения до 93%.
Технические характеристики дисплея:
|
Тип дисплея |
Отражающий LCOS |
|
Разрешение |
1920x1080 |
|
Шаг пикселя |
6.4 мкм |
|
Коэффициент заполнения |
93% |
|
Активная площадь / диагональ |
12.29 x 6.91 мм / 0.55″ |
|
Адресация |
8 бит (256 уровней серого) |
|
Форматы сигнала |
HDMI – HDTV |
|
Частота кадров |
60 Гц / 180 Гц |
HOLOEYE предлагает три разные версии пространственного модулятора света LETO-3, которые оптимизированы для использования в разных диапазонах длин волн / для разных приложений. Одна версия оптимизирована для видимого диапазона, вторая версия – для ближнего ИК-диапазона до 1100 нм, а третья версия оптимизирована для быстрого отклика (180 Гц) и использования для работы с последовательным цветовым полем (CFS) в видимом диапазоне с RGB-лазером с возможностью переключения цвета.
Адаптация настроек устройства для различных рабочих длин волн к линейной фазовой характеристике 2π может быть выполнена путем прямой гамма-коррекции с использованием прилагаемого программного обеспечения Configuration Manager.
Пространственный модулятор света LETO-3 обеспечивает коэффициент отражения от 62% до 75% (в зависимости от длины волны и версии). Устройство обеспечивает дифракционную эффективность более 80% (дифракционная решетка с 16 уровнями), что обеспечивает общую световую отдачу ~60%.
К устройствам пространственной модуляции света LETO-3 можно обращаться как к внешнему монитору, используя стандартный интерфейс HDMI видеокарты. Для работы не требуется никакого дополнительного программного обеспечения или специального оборудования.
Версии фазового пространственного модулятора света LETO-3:
- Версия LETO-3-VIS-009 может использоваться в диапазоне от 420 до 800 нм. Фазовый сдвиг выше 800 нм будет ограничен (ниже 2π);
- Версия LETO-3-NIR-081 оптимизирована для диапазона от 650 нм до 1100 нм и обеспечивает сдвиг фазы 2π до 1100 нм;
- Версия LETO-3-CFS-0127 оптимизирована для быстрого отклика для использования в приложениях с последовательной фазой цветового поля в видимом диапазоне.
Технические характеристики пространственных модуляторов LETO-3:
|
Версия |
Диапазон длин волн |
Отражательная способность |
Макс. фазовый сдвиг |
Рекомендации |
|
LETO-3-VIS-009 |
420 – 800 нм |
~75 % |
3.7π при 530 нм / 2.2π при 800 нм |
|
|
LETO-3-NIR-081 |
650 – 1100 нм |
62-70% |
4.4π при 650 нм / 2.4π при 1064 нм |
|
|
LETO-3-CFS-127 |
420 – 650 нм |
~75 % |
мин. 2π в видимом диапазоне
|
Быстрое время отклика при работе с последовательной фазой цвета |

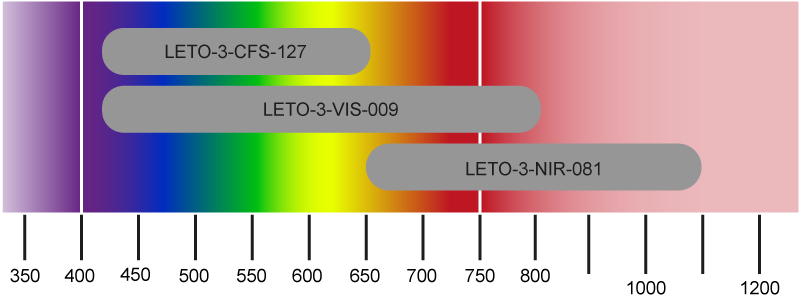

Рабочий диапазон длин волн
Привод пространственного модулятора света LETO-3 подготовлен для работы в режиме последовательного цветового поля (CFS), например с переключаемым цветом излучения от лазера или светодиода, устройство оснащено светодиодным разъемом, который можно использовать для синхронизации источника света с устройством.
Привод имеет 4 слота с предварительно настроенными конфигурациями CFS для различных сред, которые можно выбрать с помощью программного обеспечения Configuration Manager.
В комплекте:
|
- Привод модулятора; - Дисплей с кабелем; - Крепления; - Источник питания + кабель; - USB/mini USB кабель; |
- HDMI кабель; - Кабель для CFS (опционально); - Руководство пользователя; - Носитель данных (CD-диск или USB флэш-накопитель) с руководством пользователя и ПО. |

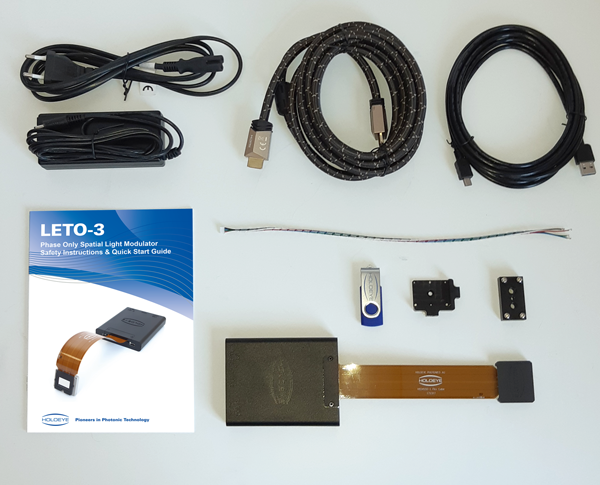

Комплект поставки
Особенности программного обеспечения
К фазовому модулятору LETO можно обращаться как к внешнему монитору, используя стандартный интерфейс HDMI видеокарты. Для работы не требуется никакого дополнительного программного обеспечения или специального оборудования.
Пространственный модулятор поставляется с программным обеспечением Configuration Manger на основе графического интерфейса пользователя (GUI). Configuration Manager можно использовать для изменения геометрических параметров, яркости, контрастности и электрооптического отклика путем применения новой гамма-кривой или другой схемы цифрового привода. Для таких расширенных калибровок используется интерфейс USB.

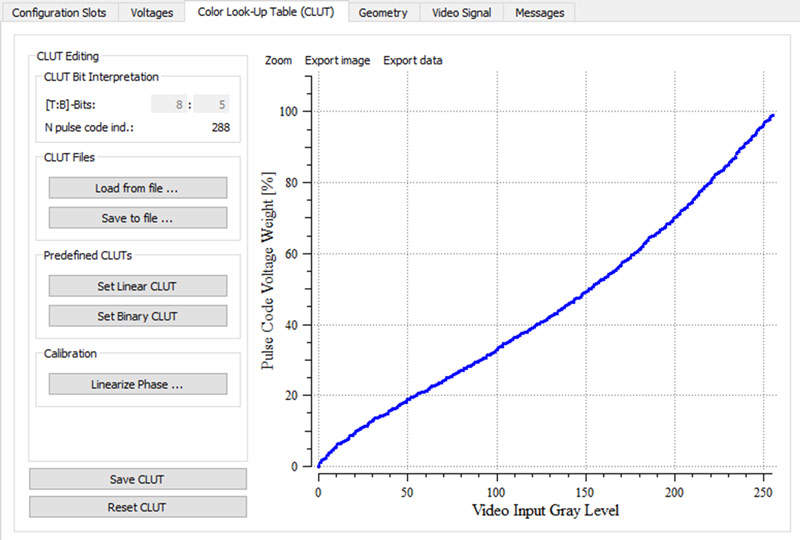

Изменение параметров модулятора
Кроме того, вместе с модулятором поставляется программное обеспечение HOLOEYE SLM Pattern Generator:
- Вычисление компьютерных голограмм (CGH) из пользовательских изображений;
- Генерация сигналов модулятора, представляющих основные оптические функции, такие как линзы, решетки, аксикон и вихревые функции;
- Совмещение ПО с основными оптическими функциями для объединения.
Кроме того, в комплекте с устройством идет специальная программа SLM Slideshow Player. Также доступен для загрузки SLM Display SDK, который предоставляет API (интерфейс прикладного программирования) для различных языков программирования для отображения изображений и данных / фазовых массивов непосредственно на пространственном модуляторах света HOLOEYE:
- National Instruments LabVIEW™ 8.6 и новее
- MathWorks MATLAB® R2009b и новее
- Octave 5.2
- Python™ 2.7 и 3.x
- Компилятор C или C ++ (например, компилятор Microsoft Visual C++)

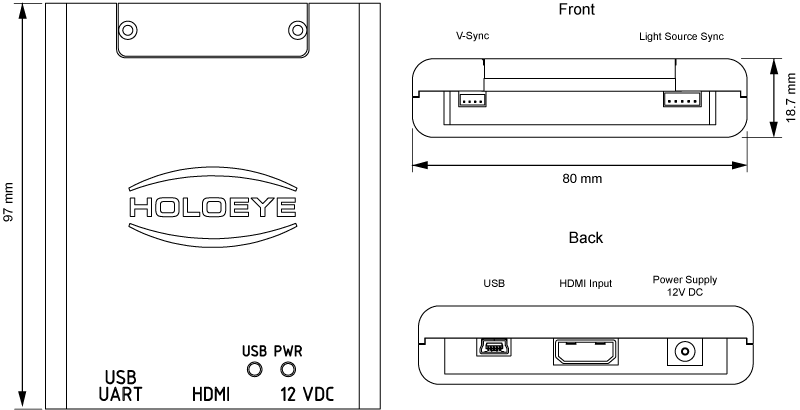

Схема привода

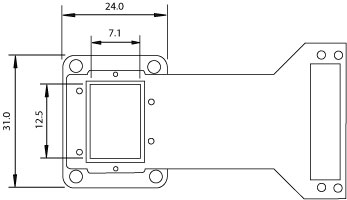

Схема дисплея
|
Поставщик
|
HOLOEYE |
