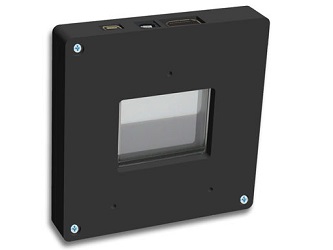

Модулятор LC 2012 работает на основе прозрачной ЖК-панели (LC) с разрешением 1024 x 768 пикселей. Фазовый сдвиг, который обеспечивает модулятор составляет 2π на 450 нм, около 1.8 π на 532 нм и примерно 1π на 800 нм. LC 2012 обладает компактным корпусом и легко интегрируется в оптическую систему. Адресация к устройству осуществляется через стандартный HDMI интерфейс, настройка яркости и контрастности – через USB интерфейс.
LC 2012 осуществляет фазовую и амплитудную модуляции в зависимости от конфигурации системы. Высокая прозрачность и контрастность LC панели гарантируют превосходное качество изображения.
Характеристики ЖК пластины модулятора света LC 2012:
|
Параметр |
Значение |
|
Тип |
Прозрачная LC |
|
Разрешение |
1024 x 768 |
|
Шаг пикселя |
36 мкм |
|
Коэффициент заполнения |
58 % |
|
Активная область |
36.9 x 27.6 мм (диагональ: 1. 8″) |
|
Разрядность |
8 бит (256 оттенков серого) |
|
Интерфейс |
HDMI (разрешение XGA) |
|
Частота кадров на входе |
60 Гц |

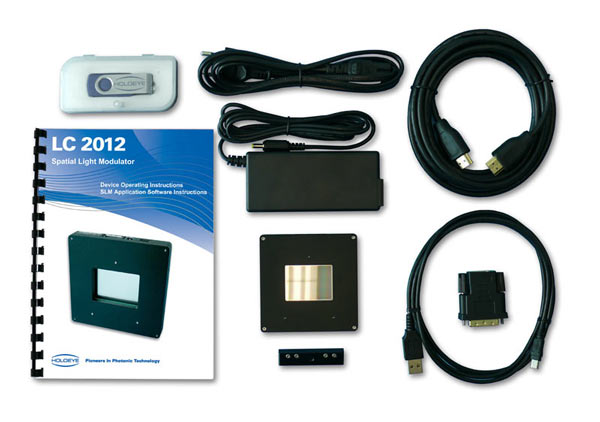

В комплект поставки входят:
- ЖК панель (LCD - 1024 x 768 пикс.);
- HDMI кабель и DVI/HDMI адаптер;
- USB/Mini-USB кабель;
- Источник питания;
- Руководство пользователя;
- Держатель;
- USB-флеш накопитель с ПО и руководством пользователя.
Программное обеспечение
Адресация к модулятору LC 2012 осуществляется через стандартный DVI / HDMI интерфейс графической платы. Никакого дополнительного ПО или специализированного оборудования для управления модулятором не требуется.
LC 2012 поставляется с интерфейсом (Configuration Manager) для настройки яркости и контрастности, а также поворота изображения. Управление через USB.
Модуляторы HOLOEYE поставляются с дополнительным специализированным ПО для генерации шаблонов (Pattern Generator), которое:
- Вычисление цифровых голограмм (CGH) по изображениям, заданным пользователем;
- Генерация сигналов для задания модулятору стандартных оптических функций: линзы, решетки, аксиконы и т.д.
- Суперпозиция цифровых голограмм со стандартными функциями
|
ПО для LC 2012 | |
|
Configuration Manager |
Настройка яркости / контрастности / геометрических параметров |
|
Pattern Generator |
Стандартные вычисления; Генерация базовых функций (круглая апертура, зонные пластинки, линзы, аксиконы и т.д.); Решетки (синусоидальные и концентрирующие) |
|
Slideshow Player |
Слайд-шоу заданных пользователем заранее вычисленных функций или изображений |
|
Поставщик
|
HOLOEYE |
