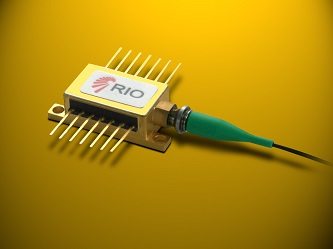

Лазерный диод с внешним резонатором RIO PLANEX - высокопроизводительный источник с узкой шириной спектральной линии излучения отлично подходит для OEM применений и массового производства.
Лазеры серии PLANEX - это высокопроизводительные и надежные одночастотные лазеры с внешним резонатором (ECL), изготовленные на основе запатентованной планарной технологии PLANEXTM. Эти лазеры состоят из усиливающего чипа и разветвителя планарного типа (PLC) с Брэгговской решеткой. Такая конструкция позволяет достигнуть ряд преимуществ: мощность излучения до 20 мВт, низкий уровень относительной интенсивности шумов (RIN), низкий уровень фазовых флуктуаций, узкая ширина спектральной линии излучения, низкая чувствительность длины волны к току смещения и температуре.
Промышленный стандарт производства лазеров PLANEX, крепления корпусов и электрических соединений делают замену компонентов в существующих системах очень простой, а также позволяет модернизировать производственные мощности, используя устройства из семейства PLANEX. Лазеры PLANEX компании RIO – это оптические приборы следующего поколения. Они объединяют в себе высокую производительность волоконных лазеров с длинным резонатором и низкую стоимость производства, простоту конструкции и надежность полупроводниковых лазеров Telcordia GR-468.
Высокая выходная мощность лазеров PLANEX, низкий уровень шума и узкая ширина спектральной линии излучения делают этот полупроводниковый лазер идеальным для различных применений, где требуется высокая точность стабильность параметров при работе в полевых условиях и высокая разрешающая способность. Например, дистанционные измерения, распределение температуры, давления или акустический оптоволоконный мониторинг, спектроскопия высокого разрешения, ЛИДАР и другие прецизионные метрологические применения.
Особенности:
- Одна продольная мода;
- Низкий уровень фазового шума и относительной интенсивности шумов (RIN);
- Низкая чувствительность к вибрациям и акустическому шуму;
- Узкая ширина линии излучения (˂1 кГц);
- Высокая длина когерентности;
- Длина волны излучения: 1530-1565 нм;
- Плотное волновое мультиплексирование по стандартам ITU-T или с параметрами пользователя;
- Гарантия отсутствия скачков моды со временем и при изменении температуры;
- Отличный коэффициент подавления побочных мод;
- Перестройка длины волны;
- Непревзойденная стабильность длины волны в процессе эксплуатации и при скачках температуры;
-Возможность подключения одномодового и многомодового оптоволокна;
- Непрерывный, модулируемый и импульсный режимы;
- Диапазон рабочих температур 0 до 70;
- Соответствие стандарту Telcordia GR-468
- Соответствие требованиям RoHS.
Применения:
- Акустические и сейсмические измерения;
- Защита и безопасность;
- Нефтегазовая отрасль-разведка и производство;
- ЛИДАРы и дистанционные измерения;
- Интерференционные оптоволоконные измерения;
- Метрология;
- Радио- и микроволновая фотоника;
- Системы связи.
Технические характеристики лазерных диодов RIO PLANEX
|
Параметр |
мин |
макс |
Единица измерения |
|
Выходная мощность |
10 |
20 |
мВт |
|
Центральная длина волны |
1530 |
1565 |
нм |
|
Флуктуации длины волны при скачках температуры |
30 |
|
пм |
|
Относительная интенсивность шума (RIN) |
|
-140 |
дБ/Гц |
|
PER* |
20 |
|
дБ |
|
Ширина полосы модуляции |
DC |
100 |
кГц |
|
Прямая частотная модуляция, для 10 кГц |
200 |
|
МГц |
|
Диапазон рабочих температур |
0 |
70 |
°С |
Примечания:
*PER (Polarization extinction ratio) – отношение мощностей излучения с разными направлениями поляризации
|
