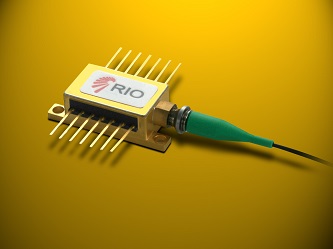

Высокопроизводительный одночастотный лазер RIO PLANEX с узкой шириной спектральной линии излучения отлично подходит для OEM применений и массового производства.
Лазер PLANEX с длиной волны излучения 1064 нм - это высокопроизводительный, надежный одночастотный лазер с внешним резонатором (ECL), изготовленный на основе запатентованной планарной технологии PLANEXTM. Этот лазер состоит из усиливающего чипа и разветвителя планарного типа (PLC) с Брэгговской решеткой. Такая конструкция позволяет достигнуть ряд преимуществ: мощность излучения до 20 мВт, низкий уровень относительной интенсивности шумов (RIN), низкий уровень фазовых флуктуаций, узкая ширина спектральной линии излучения, низкая чувствительность длины волны к току смещения и температуре.
Промышленный стандарт производства лазеров (1064 нм) PLANEX - это 14-контактный Butterfly корпус, крепления и электрические соединения упрощают замену таких устройств в существующих приборах. Лазеры PLANEX компании RIO – это оптические приборы следующего поколения. Они объединяют в себе высокую производительность волоконных лазеров с длинным резонатором и низкую стоимость производства, простоту конструкции и надежность полупроводниковых лазеров Telcordia GR-468.
Высокая выходная мощность, низкий уровень шума и узкая ширина линии излучения делают этот полупроводниковый лазер идеальным для различных применений, где требуется высокая точность, стабильность параметров при работе в полевых условиях и высокая разрешающая способность. Например, накачка волоконных и полупроводниковых лазеров, генерация второй гармоники (SHG), оптические параметрические генераторы (OPO), лазерная спектроскопия, ЛИДАРы и другие прецизионные метрологические применения.
Особенности:
- Одна продольная мода;
- Центральная длина волны 1064 нм;
- Узкая ширина спектральной линии излучения;
- Высокая длина когерентности;
- Низкий уровень фазового шума;
- Перестройка длины волны;
- Высокий коэффициент подавления побочных мод;
- Высокая стабильность длины волны (в процессе работы и изменения температуры)
- Компактный корпус Butterfly (14 контактов);
- Низкий уровень рассеяния мощности;
- Возможность подключения одномодового и многомодового оптоволокна;
- Соответствие требованиям RoHS.
Применения:
- Накачка волоконных или твердотельных лазеров;
- Генерация второй гармоники (SHG);
- Оптические параметрические генераторы (OPOs);
- Лазерная спектроскопия;
- ЛИДАРы;
- Метрология.
Технические характеристики лазерных диодов RIO PLANEX с длиной волны излучения 1064 нм
|
Параметр |
мин |
макс |
Единица измерения |
|
Выходная мощность |
10 |
|
мВт |
|
Центральная длина волны |
1062 |
1066 |
нм |
|
Отклонение длины волны из-за температуры |
20 |
|
пм |
|
Ширина спектральной линии |
|
15 |
кГц |
|
Коэффициент подавления побочных мод |
50 |
|
дБ |
|
Относительная интенсивность шума (RIN) |
|
-135 |
дБ/Гц |
|
Лазерный ток смещения |
|
140 |
мА |
|
PER* |
17 |
|
дБ |
|
Диапазон рабочих температур |
5 |
50 |
С |
Примечания:
*PER (Polarization extinction ratio) – отношение мощностей излучения с разными направлениями поляризации
|
