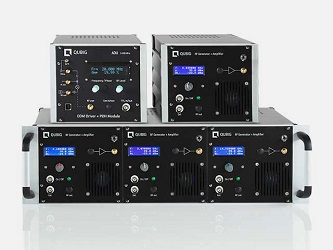

QUBIG предлагает специальные радиочастотные драйверы, которые расширяют возможности всех модуляторов света без оптоволокна. Цифровой синтез частоты позволяет точно контролировать частоту и фазу сигналов. Встроенная блокировка EOM (Q-Lock), работающая на частоте до 16 ГГц, автоматически находит и впоследствии отслеживает резонансную частоту модуляторов, что обеспечивает их работу с оптимальной эффективностью. Вместе с автоматической компенсацией дрейфа частоты (F-Lock) радиочастотные драйверы QUBIG соответствуют системам «plug & play», для которых требуется только два входных параметра: желаемая частота и глубина модуляции.
Серия драйверов QDR может быть дополнительно оснащена схемой гетеродинного смешивания частот для генерации сигнала ошибки всех распространенных методов, используемых в лазерной стабилизации частоты, таких как Pound-Drever-Hall (PDH), Frequency Modulation (FM), а также Modulation Transfer Spectroscopy (MTS) с полным цифровым фазовым контролем и удобными функциями, такими как 3-микширование для активного подавления ОЗУ. Простота системной интеграции и внедрения обеспечивается различными интерфейсами для внешнего управления и блокировки. Всеми устройствами можно управлять через удобную фронтальную панель.
Драйверы серии QDG
|
Особенности: - Цифровая генерация частоты; - Автоматическая блокировка резонансной частоты EOM (Q-Lock); - Компенсация смещения частоты (F-Lock); - Высокие параметры выходного сигнала; - Полностью защищенный радиочастотный выход; - Опция ввода внешнего задания; - Различные системные интерфейсы и интерфейсы блокировки; - Интерфейс ПК (Python). |
Применения: - Радиочастотный драйвер для резонансно усиленных лазерных модуляторов; - Синтезатор частоты; - АOM – драйвер. |
Технические характеристики драйверов QDG-серии:
|
Параметры |
QDG8 |
QDG16 |
|
Диапазон частот (ГГц) |
0.2 - 8 |
8 - 16 |
|
Максимальная ВЧ мощность (дБм) |
10 |
10 |
|
РЧ-усилитель высокой мощности |
Опционально |
Опционально |
|
Резонансная блокировка (Q-Lock) |
+ |
+ |
|
Компенсация дрейфа частоты (F-Lock) |
- |
- |
|
Ввод данных |
2 цифровых, 1 аналоговый |
2 цифровых, 1 аналоговый |
|
Программный и интерфейс |
Python (USB) |
Python (USB) |
|
Размеры (см3) |
16.5 x 13.5 x 27 |
16.5 x 13.5 x 27 |
|
Рабочий вольтах (В) |
230 / 110 |
230 / 110 |
Опции:
|
|
Повышенная мощность драйвера - встроенный радиочастотный усилитель; - <1 Вт | <3 Вт | <5 Вт доступны версии; - полностью защищенный РЧ выход. |
|
|
Наносекундный РЧ переключатель - Время нарастания | время падения: ~ 50 | 15 нс; - изоляция: тип. 75дБ; - разъем: BNC, 50 Ом. |
|
|
Внешний опорный генератор тактовых импульсов - внешний опорный вход; - частотный диапазон: DC - 100 МГц; - разъем: BNC, 50 Ом. |
|
|
Предварительный делитель частоты - внешний опорный вход; - произвольные, повторяющиеся входные сигналы; - частотный диапазон: до 1 ГГц; - дробное масштабирование вверх-вниз; - разъем: BNC, 50 Ом. |
Драйверы серии QDR
|
Особенности: - На основе системы сбора и обработки цифровых данных для точного контроля частоты; - Автоматическая блокировка резонансной частоты EOM (Q-Lock); - Компенсация смещения частоты (F-Lock); - Ультракомпактный корпус.
|
Применения: - РЧ драйвер для резонансно усиленных модуляторов света; - Стабилизация частоты лазера (например, FM- / MT-спектроскопия, PDH-Lock); - Спектральное расширение. |
Техническая документация на драйверы QDR:
|
Применения |
QDR20 |
QDR200 |
|
Диапазон частот (МГц) |
0.1 - 20 |
5 - 200 |
|
Максимальная ВЧ мощность (дБм) |
20 |
20 |
|
Резонансная блокировка (Q-Lock) |
+ |
+ |
|
Ввод данных |
1 цифровой |
1 цифровой |
|
Программный и интерфейс |
Python (USB) |
Python (USB) |
|
Размеры (см3) |
10x14x19 |
10x14x19 |
|
Рабочий вольтах (В) |
12 |
12 |
Опции:
|
|
Повышенная мощность драйвера - встроенный радиочастотный усилитель; - <1 Вт | <3 Вт | <5 Вт доступны версии; - полностью защищенный РЧ выход. |
|
