Для работы видимом диапазоне пространственные модуляторы света HOLOEYE используются для растущего числа применений, например, голографическая проекция, трехмерные голографические дисплеи или структурированное освещение и т.п. В частности, в области AR / VR дисплеев и систем Heads-Up-Displays, фазовые пространственные модуляторы (SLM) предлагают превосходную световую эффективность, потому что изображение генерируется дифракцией (перераспределением света) вместо блокирования света (амплитудная модуляция), как в обычных проекционных системах. |
|
Кроме того, голографический подход фазового пространственного модулятора света может использоваться для добавления дополнительных оптических функций, таких как динамическая фокусировка или коррекция аберрации.
Дифракционный подход с фазовым пространственным модулятором довольно прост, поскольку он требует только линейно поляризованного источника света и самого модулятора. Однако, поскольку углы дифракции ограничены (в зависимости от размера пикселя используемого SLM), может потребоваться использование дополнительной оптики для увеличения выходного изображения.

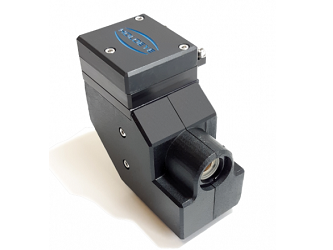

Поскольку разработка такой проекционной системы на основе дифракции является сложной и времязатратной, HOLOEYE предлагает компактную стандартную систему дифракционной проекции, которая подходит для широкого спектра приложений визуализации.

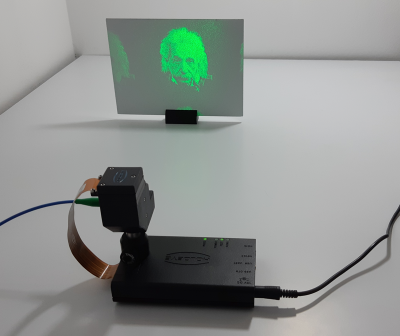

Система дифракционной проекции HOLOEYE совместима с текущими версиями пространственных модуляторов PLUTO-2, LETO, GAEA-2 и модуляторами света LUNA.Компактная проекционная система предназначена для работы с лазерным источником с линейной поляризацией, соединенными через одномодовое PM волокно с разъемом FC / APC. Она также может использоваться с волоконными RGB лазерами для цветной последовательной проекции голограммы с использованием модулятора LETO.
Угловое увеличение находится в области 5.3х (зависит от длины волны и шага пикселя). Рабочее расстояние варьируется от 15 см (для GAEA SLM), от 27 см (для PLUTO SLM) до бесконечности.
Поле зрения (FоV) также зависит от используемого пространственного модулятора света HOLOEYE:
FoV GAEA: 42° (полный угол): ~240 мм @ 300 мм расстояние
FoV LUNA: 34° (полный угол): ~185 мм @ 300 мм расстояние
FoV LETO: 24° (полный угол): ~130 мм @ 300 мм расстояние
FoV PLUTO: 20° (полный угол): ~110 мм @ 300 мм расстояние
Принцип работы дифракционного проекционного устройства HOLOEYE
Технические характеристики проекционной системы HOLOEYE:
|
Параметры |
Значения |
|
Спектральный диапазон |
450 – 630 нм |
|
Пропускание |
75 % (@520 нм) |
|
Коннекторы |
FC/APC |
|
Угол освещения SLM |
< 7.5, град |
|
Угловое увеличение |
~5.3 x |
|
Габариты |
50 x 40 x 30 мм |
|
Рабочее расстояние |
15 до 27 см – бесконечность |
|
FoV |
Зависит от модулятора / длины волны |
|
Поставщик
|
HOLOEYE |
