Гиперспектральные камеры Specim AFX17, 900-1700 нм, до 224 полос

Гиперспектральные камеры Specim AFX17, 900-1700 нм, до 224 полос
Поставщик: Specim

Отправить запрос по

Гиперспектральные камеры Specim AFX17, 900-1700 нм, до 224 полос

Ваше имя *:
Телефон :
Ваш вопрос *:

* — Поля, обязательные для заполнения


Нажимая на кнопку «Отправить»,
Вы принимаете условия
Политики конфиденциальности

Отложить продукт

Гиперспектральные камеры Specim AFX17, 900-1700 нм, до 224 полос

Комментарии к товару

Камера Specim AFX17 – это решение для гиперспектральной визуализации в ближнем ИК диапазоне (900 – 1700 нм) с небольшим и мощным компьютером и высокопроизводительным модулем GNSS / IMU в одном компактном корпусе. Это современная система весом 2.5 кг, которая может использоваться с несколькими типами беспилотников - с несколькими роторами или с неподвижным крылом, с подвесом или без него. Данные собираются автоматически, следуя путевым точкам в плане полета, что позволяет легко управлять Specim AFX17.

Преимущества

- Высокое качество данных;

- Компактное и легкое универсальное решение;

- Простота монтажа и эксплуатации;

- Прямая географическая привязка.

Получение данных

- Эффективное использование света в сочетании с алгоритмом улучшения изображения обеспечивает высокое качество данных;

- Полностью автоматизированный сбор данных в соответствии с планом полета;

- Селективность спектральных полос позволяет сосредоточиться на данных, относящихся к применению.

Интеграция

- Все в одном корпусе, минимальное количество кабелей;

- Подходит для различных БПЛА: мультироторных или неподвижных, с карданным подвесом или без.

Маршрут полета БПЛА

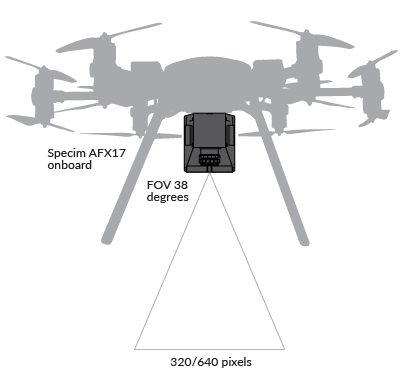

Формирование изображения

Наземное покрытие и разрешение с альтитуды

Высота

Полоса земли

Разрешение снимка

(бининг 1)

Разрешение снимка

(бининг 2)

50 м

35 м

5.5 см

11 см

100 м

70 м

11 см

22 см

150 м

105 м

16.5 м

33 см

Применения

- Определение качества воды (загрязнение, прибрежные зоны, цвет океана, ...);

- Точное земледелие (питательные вещества, засуха, удобрения, урожайность);

- Поиск растительности (классификация насекомых и болезней растений, идентификация видов, картирование);

- Мониторинг водно-болотных угодий;

- Изучение популяций дикой природы;

- Экологическое планирование и смягчение последствий стихийных бедствий;

- Поиск лесных пожаров;

- Оборона, безопасность и правоохранительные органы.

Ключевые особенности AFX17

- Комплексное решение для БПЛА;

- Cпектральный диапазон от 900 до 1700 нм;

- Поддерживает карданный или без карданный монтаж;

- Режим спектрального ROI позволяет использовать как гиперспектральные, так и специализированные мультиспектральные конфигурации;

- Значительное уменьшение аберраций типа “smile” и “keystone”;

- Возможность большего сбора света;

- Решение для определения местоположения и ориентации в реальном времени для прямой географической привязки.

Функциональность GNSS/IMU

- Получение данных GNSS / IMU в реальном времени;

- Положение @ 1 Гц;

- Угловое пространственное положение @ 50 Гц;

- Синхронизация времени по входу импульсами @ 1 Гц;

- Более высокая точность данных после обработки с помощью специализированного ПО POSPAC для БПЛА.

Технические характеристики (среднеквадратичная погрешность)

Параметры

Служба стандартного определения местоположения объектов

После обработки

Позиция (м)

1.5 - 3.0

0.02 - 0.05

Скорость (м/сек)

0.05

0.015

Крен и тангаж (градусы)

0.04

0.025

Истинный азимут (градусы)

0.30

0.080

Управление полетом SPECIM AFX17

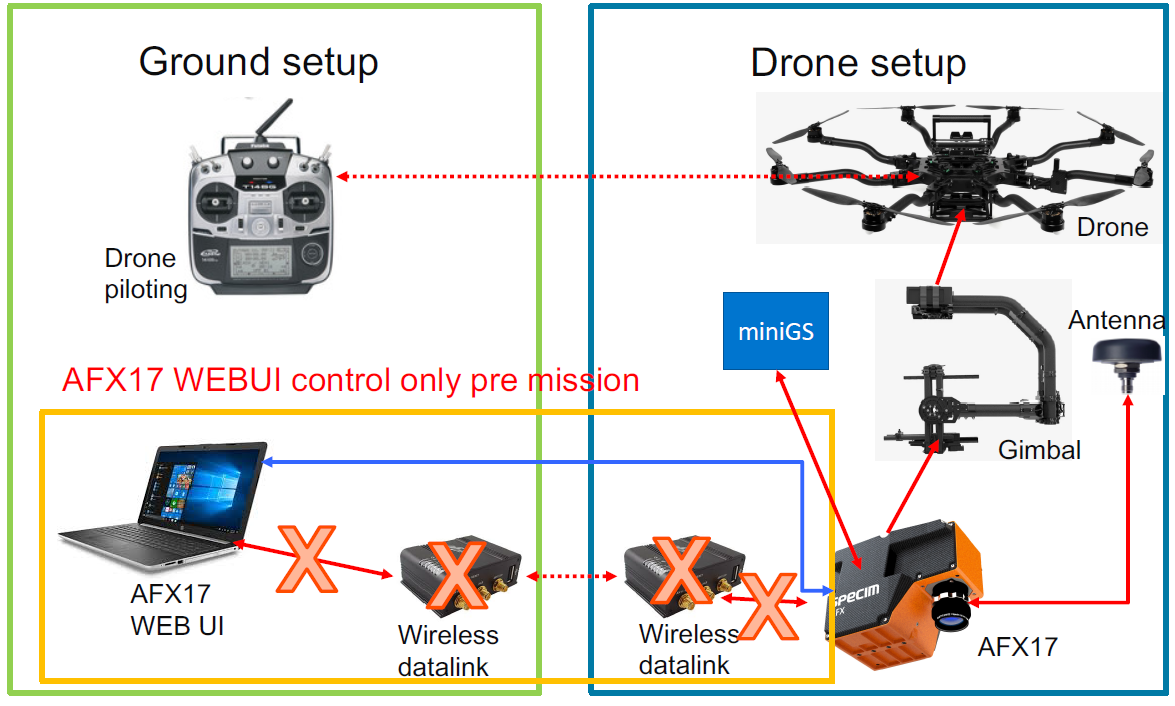

Автоматическое управление полетом

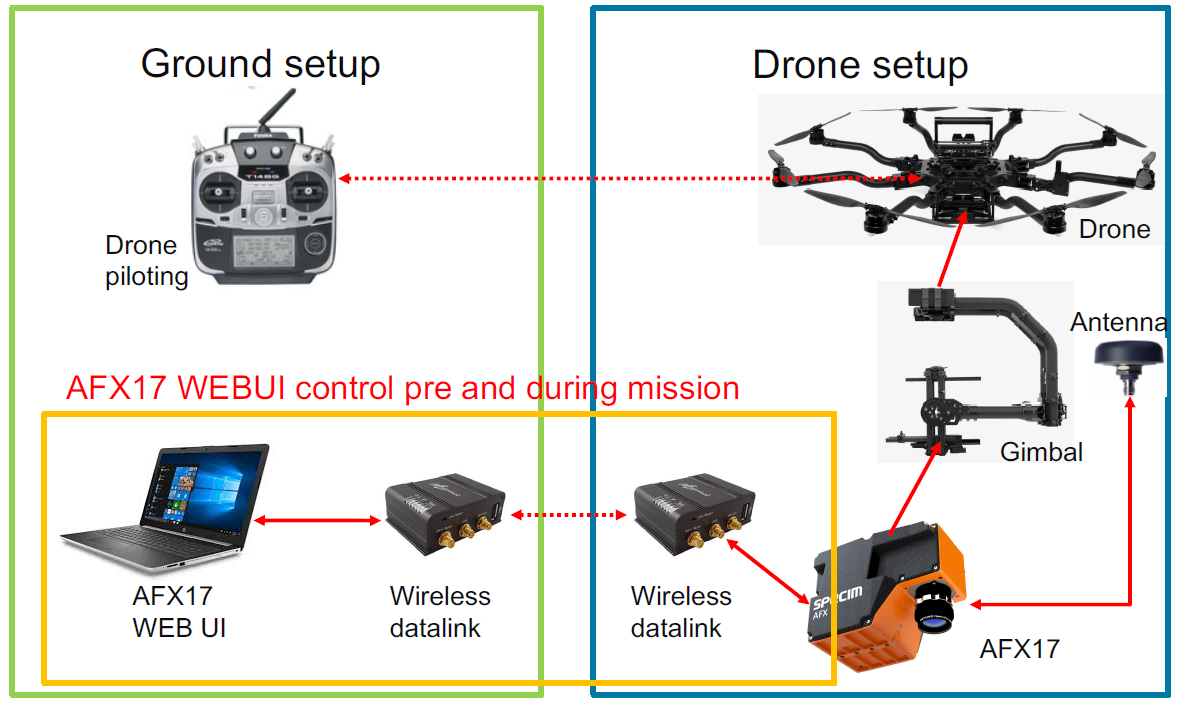

Управление полетом в ручном режиме

Технические характеристики гиперспектральной камеры Specim AFX17:

Параметры

Значения

Спектральный диапазон

900 - 1700 нм

Спектральная выборка

3.5 нм

Спектральное разрешение

8.0 нм

Фокусное расстояние объектива

18 мм

Поле зрения

38 градусов

F/#

1.7

Кол-во спектральных полос

до 224

Кол-во пикселей

640

Опции спектрального биннинга

1, 2, 4, 8

Опции пространственного биннинга

1, 2

Спектральный ROI

Выбирается пользователем

Максимальная скорость

670 кадров/ сек. (полный кадр)

Динамический диапазон

3400

Отношение сигнал/шум

1200:1

Потребляемая мощность

24 Вт

Температура хранения

-20 … +50C

Рабочая Температура

+5 … +40C

Относительная влажность

5-90 % (без конденсации)


Опции для БПЛА

· Мультиротор с карданным подвесом

· Мультиротор без карданного подвеса

· БПЛА с неподвижным крылом

Карданный подвес

Подвес оптимизирован под MoVI pro

Вес карданного подвеса

2.2-2.5 кг

Рабочая высота

50-150 м

GNSS/IMU

Trimble APX-15

GPS антенна

Trimble AV 14

Габаритные размеры (Ш x В x Д)

131 x 152 x 202 мм

Вес (без подвеса)

2.5 кг

Вес (с подвесом)

~ 5 кг

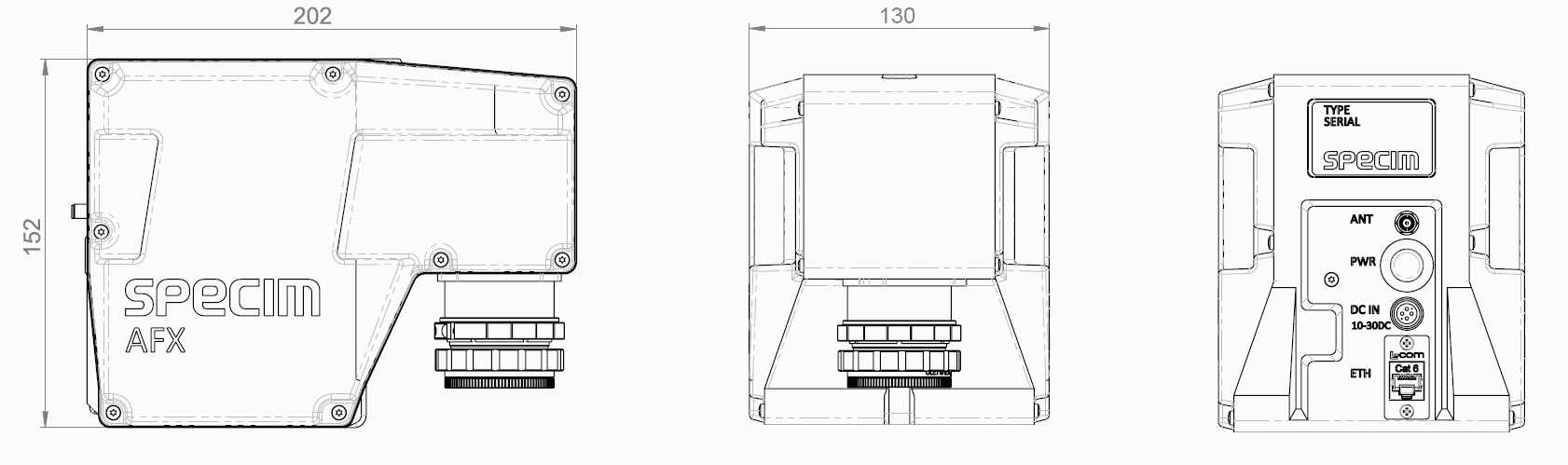

Габаритные размеры

Варианты крепления

• Мультироторный дрон с карданным подвесом (например, Freefly Alta X или Alta 8 PRO)

• Максимальная полезная нагрузка 15,9 кг / 9 кг

• Время полета с полезной нагрузкой ~ 5 кг (AFX17 + подвес) 15-30 минут

• Мультироторный дрон, без кардана (например, Freefly Alta X или Alta 8 PRO)

• Максимальная полезная нагрузка 15,9 кг / 9 кг

• Время полета с грузом ~ 2,5 кг 20-40 минут

• БПЛА с фиксированным крылом, без подвеса (Delair DT26 Open payload )

• Полезная нагрузка до 3 кг, максимальный размер 369 x 178 x 235 мм (Д х Ш х В)

• Круизная скорость 60 км / ч ~ 16,7 м / с

• Продолжительность полета до 135 мин.

• Дальность до 30 км (250 м над уровнем моря)

!!!Внимание!!! Без карданного подвеса можно использовать БПЛА с меньшей полезной нагрузкой.
