Модуль счета фотонов серии SPD_A_NIR от компании AUREA Technology является "лучшим в своем классе" высокопроизводительных детекторов для счета одиночных фотонов для самых требовательных задач в регистрации слабых световых сигналов в спектральном диапазоне от 900 нм до 1700 нм. Модуль счета фотонов SPD_A_NIR обладает неоспоримо лучшими характеристиками для регистрации фотонов по сравнению с существующими решениями на основе стеклянных ФЭУ и твердотельных детекторов, микроканальных пластин.
Благодаря своему низкому уровню шумов и высокой эффективности регистрации фотонов, модули счета фотонов серии SPD_A_NIR позволяют ученым и инженерам проводить измерения очень низкой освещенности вплоть до уровня одного фотона. Разработанные с точки зрения "высокой производительности и простоты в использовании" инновационные модули счета фотонов серии SPD_A_NIR построены на основе однофотонного InGaAs лавинного фотодиода (SPAD-Single Photon Avalanche Diode), интегрированной системы термоэлектрического охлаждения, быстрой электроники для обработки данных и интуитивно понятного пользовательского программного интерфейса.
Очень компактный детектор для счета фотонов серии SPD_A_NIR является единственным коммерчески доступным модулем счета фотонов, который позволяет использовать до 2-х независимых каналов, а также большое разнообразие доступных опций, таких как полностью интегрированный время-цифровой преобразователь (TDC – time-to-digital convertor) или крайне низкая скорость темнового счета (<1000 импульсов/сек, версия Champion).

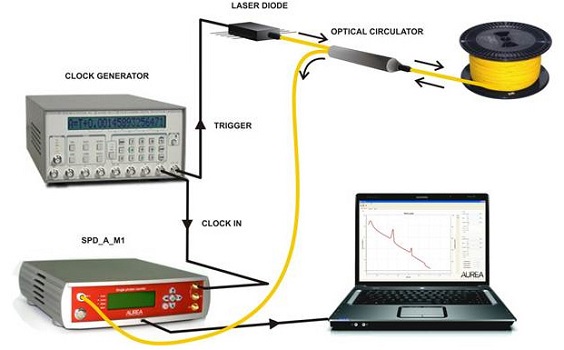

Рынок волоконно-оптической связи является очень конкурентоспособным. Это имеет решающее значение для сетевых операторов, чтобы гарантировать качество передачи данных без сбоев и для анализа ошибок, возникающих в оптических волокнах. Оптический рефлектометр OTDR (Optical Time Domain Reflectometer) является измерительным прибором для оптических волокон основанный на принципе рефлектометрии. Рефлектометр может обнаружить местонахождение и причину снижения качества передачи данных через оптическое волокно. Применение модулей счета единичных фотонов, например, серии SPD_A_NIR, позволяет разработать новое поколение высокоточных рефлектометров под названием "квантовый рефлектометр". Благодаря крайне низкому уровню шума и малому временному джиттеру модули счета фотонов серии SPD_A_NIR могут обнаружить микродефекты с высокой точностью в диапазоне телекоммуникационных длин волн: 1310 нм, 1490 нм, 1550 нм, 1625 нм и 1650 нм.
Особенности:
- спектральный диапазон от 900 до 1700 нм;
- высокая эффективность регистрации фотонов до 25%;
- очень низкая скорость темнового счета (до 25 импульсов/сек);
- 1 или 2 независимых канала;
- регулируемая эффективность регистрации фотонов, мертвое время, ширина стробирующего импульса;
- простота использования с интерфейсом USB 2.0;

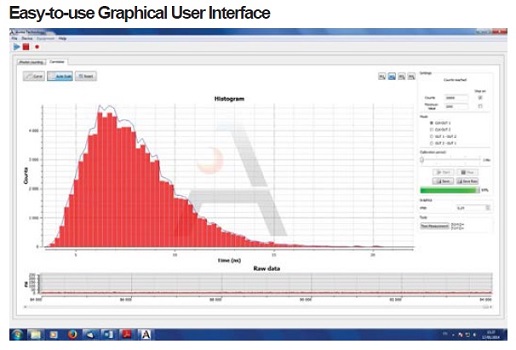

- графический интерфейс LabVIEW и C++ DLL библиотеки.
Применения:
- квантовая оптика, квантовая криптография, квантовые точки;
- коррелированный во времени счет одиночных фотонов (TCSPC);
- рамановская спектроскопия;
- лазерная дальнометрия (ЛИДАР);
- флуоресценция, измерение времени жизни.
Технические зарактеристики модулей счета фотонов серии SPD_A_NIR:
|
Параметр
|
Значение (калиброванные при 1550 нм)
|
|
Спектральный диапазон
|
от 900 нм до 1700 нм (InGaAs)
|
|
Тип оптического волокна
|
одномодовое (9 мкм) или многомодовое оптоволокно (50 мкм)
|
|

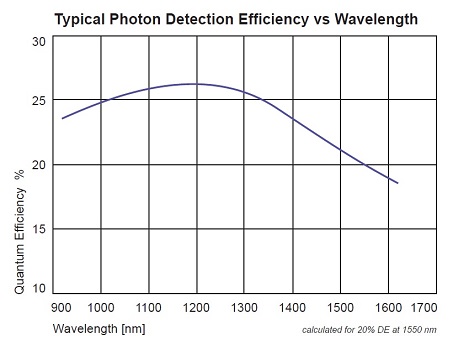

Эффективность регистрации фотонов, PDE
|
регулируется от 10% до 25% (с шагом 5%)
до 30% (версия Champion)
|
|
Скорость темнового счета
|
< 5000 импульсов/сек при 10% кв. эффективности с одномодовым волокном,
< 1000 импульсов/сек при 10% кв. эффективности с одномодовым волокном (версия Champion, AC опция)
|
|
Временной джиттер
|
< 200 пс при 20% кв. эффективности
|
|
Мертвое время
|
регулируется от 500 нс до 1 мс (шаг 100 нс)
|
|
Вероятность после-импульсов
|
< 0,1% при 100 кГц при 10 нс строб-импульсе и 10% кв. эффективности,
< 5% при 1 МГц при 10 нс строб-импульсе и 10% кв. эффективности,
|
|
Время охлаждения
|
< 2 минут при +25 0С
|
|
Внешний сигнал триггера
|
регулируется до 20 МГц, TTL и синусоидальный сигнал
|
|
Внутренний генератор сигнала триггера
|
регулируется до 20 МГц (внутренний генератор)
|
|
Эффективная ширина строб-импульса
|
регулируется от 1 нс до 100 нс (шаг 0.5 нс)
|
|
Задержка строб-импульса
|
регулируется от 0 до 128 нс (шаг 0.5 нс)
|
|
Выходной сигнал
|
TTL сигнал (ширина 20 нс)
|
