Пироэлектрические детекторы с фильтром Фабри-Перо от InfraTec
Раздел продукции
12 Января 2021
Пироэлектрические детекторы с фильтром Фабри-Перо от InfraTec

Для классического инфракрасного газового анализа требуется использование пироэлектрических детекторов, с установленными интерференционными фильтрами с очень узкой спектральной шириной линии, которая очень близко соответствует полосе поглощения различных углеводородов. При этом измерение неизвестных газов по такому методу не представляется возможным. Установка перестраиваемого Фабри-Перо фильтра вместо узкополосного интерференционного фильтра позволяет убрать данное ограничение и делает возможным одновременное измерение нескольких газов с помощью одного детектора.

Компания InfraTec, являющаяся ведущим мировым производителем ИК детекторов, предлагает пироэлектрические детекторы с интегрированным фильтром Фабри-Перо, который позволяет осуществлять подстройку/смещение центральной длины волны входного окна детектора, меняя приложенное к фильтру напряжение. В основе перестраиваемого фильтра компании InfraTec лежит микроинтерферометр Фабри-Перо, который состоит из двух плоских параллельных отражающих пластин (зеркал) и работает как полуволновой резонатор, создающий последовательность интерференционных пиков пропускания. Изменяя напряжением расстояние между пластинами, можно регулировать положение этих пиков и соответственно центральную длину волны пропускания. Дополнительный фильтр, размещенный последовательно с интерферометром Фабри-Перо, осуществляет однозначную узкополосную фильтрацию.

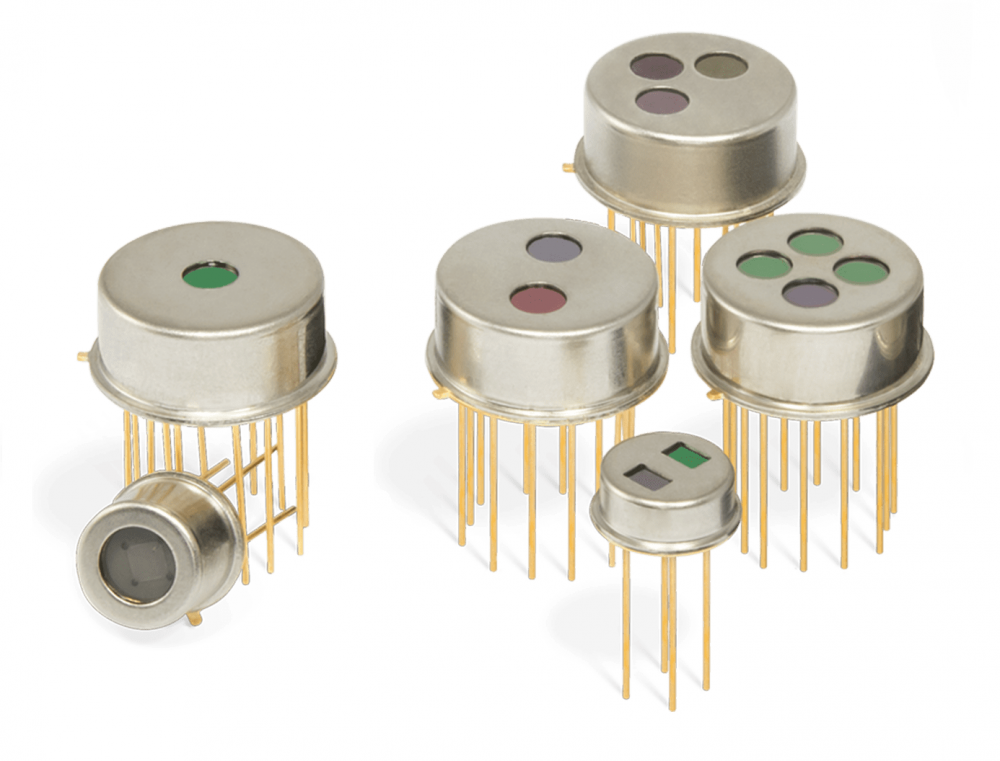

Фильтр Фабри-Перо интегрирован в корпус ТО8 вместе с миниатюрным пироэлектрическим элементом на основе танталата лития (LiTaO3). Пироэлектрический детектор работает в током режиме благодаря встроенному операционному усилителю и имеет температурную компенсацию. Дополнительный фильтр для узкополосной фильтрации интегрирован в крышку корпуса пироэлектрического детектора. Калибровочные данные хранятся во встроенной памяти EEPROM, а специализированная интегральная схема ASIC осуществляет контроль положения пластин для стабилизации центральной длины волны по замкнутому циклу под влиянием изменения гравитации, например, в случае вращения или наклона пироэлектрического детектора внутри переносного устройства пользователя. Поэтому отклонение центральной длины волны составляет только +/-2 нм по сравнению с +/-40 нм без схемы компенсации. Встроенная память EEPROM содержит все важные калибровочные данные необходимые пироэлектрическому детектору, что значительно упрощает работу с ним.

Более подробную информацию о пироэлектрических детекторах с фильтром Фабри-Перо от компании InfraTec можно получить по ссылке:

Пироэлектрические датчики с Фабри-Перо фильтром

По вопросам приобретения пироэлектрических детекторов с фильтром Фабри-Перо от компании InfraTec обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
