Платы считывания по схеме строка-столбец

Предусилительные схемы считывания типа «строка-столбец» работают с матрицами кремниевых фотоумножителей фирм SensL и Hamamatsu с форматом пикселей 4x4, 8х8, 12x12. Эти схемы считывания подключаются к одному или двум 16-канальным интерфейсным модулям.

Особенности:

- широкополосный предусилитель для каждой строки и столбца;

- запатентованная схема считывания с диодной связью;

- улучшенная пространственная однородность;

- быстрое время нарастания фронта импульса;

- низкий шум изображения;

- время нарастания < 20 нс;

- низкое энергопотребление;

- прецизионный датчик температуры.

Перечень схем считывания типа строка-столбец для матриц SiPM:

Модель платы схемы считывания

Совместимая модель матрицы SiPM

Описание

Схематичное изображение

Внешний вид

Документация

AB424T-ARRAY144P

ArrayC-30035-144P-PCB

- 4+24 канальная схема считывания с предусилением;

- 4 кодированных позиционных сигнала: X+, X-, Y+, Y-;

- 12 сигналов по строкам и 12 сигналов по столбцам;

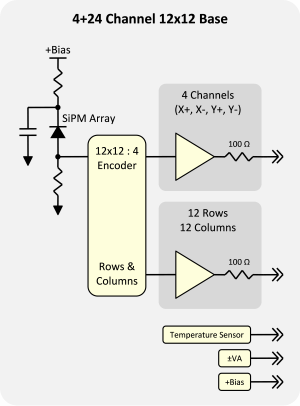

Схема платы считывания кремниевых фотоумножителей SensL формата 12X12 Плата считывания для кремниевых фотоумножителей SensL 4x4Плата считывания для кремниевых фотоумножителей SensL 4x4Плата считывания для кремниевых фотоумножителей SensL 4x4

Техническая документация на платы считывания кремниевых фотоумножителей SensL

ABT-ARRAY64P

ArrayC-60035-64P-PCB

- 16-канальная схема считывания с предусилением;

- 8 сигналов по строкам и 8 сигналов по столбцам;

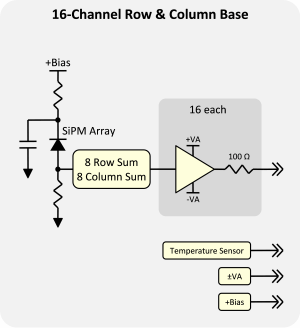

Схема платы считывания кремниевых фотоумножителей SensL формата 8X8 Изображение платы считывания для кремниевых фотоумножителей Sensl 8x8Изображение платы считывания для кремниевых фотоумножителей Sensl 8x8Изображение платы считывания для кремниевых фотоумножителей Sensl 8x8

Техническая документация на платы считывания кремниевых фотоумножителей SensL

AB432T‐S12642X16

S12642

- 4+32 канальная схема считывания с предусилением;

- 4 кодированных позиционных сигнала: X+, X-, Y+, Y-;

- 16 сигналов по строкам и 16 сигналов по столбцам;

Схема платы считывания кремниевых фотоумножителей Hamamatsu формата 4X4 Изображение платы считывания для кремниевых фотоумножителей Hamamatsu 8x8Изображение платы считывания для кремниевых фотоумножителей Hamamatsu 8x8Изображение платы считывания для кремниевых фотоумножителей Hamamatsu 8x8

Техническая документация на платы считывания кремниевых фотоумножителей SensL
