Дифракционные оптические элементы, материал:пластик

Дифракционные оптические элементы, материал:пластик
Поставщик: HOLOEYE

Отправить запрос по

Дифракционные оптические элементы, материал:пластик

Ваше имя *:
Телефон :
Ваш вопрос *:

* — Поля, обязательные для заполнения

Отложить продукт

Дифракционные оптические элементы, материал:пластик

Комментарии к товару

Компания HOLOEYE предлагает широкий выбор стандартных дифракционных оптических элементов из пластиковых материалов, таких как ПММА (оргстекло) или поликарбонат, по доступным ценам.

Благодаря своим размерам (диаметр: 8 мм, толщина: 1 – 2 мм) данные элементы отлично подходят для работы с различными стандартными моделями лазерных модулей. Ассортимент поставляемых дифракционных элементов постоянно растет.

Для работы в лабораторных условиях дифракционные оптические элементы HOLOEYE поставляются в стальной оправе диаметром 12.7 мм, которая позволят легко устанавливать элементы в стандартные держатели оптики.

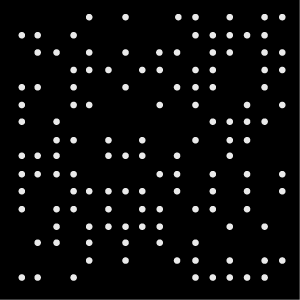

Обратите внимание, что представленные ниже изображения являются схематическими. Распределения света, полученные при использовании элементов в реальных условиях, могут отличаться: могут быть видны более высокие дифракционные порядки; недифрагированный свет может проявиться в центре картины в качестве яркого пятна.

Массив линий


Модель

Описание дифракционной картины

Рабочая длина волны

Размер дифракционной картины на расстоянии 100 мм (на рабочей длине волны)

Угловые размеры дифракционной картины (на рабочей длине волны)

Рабочий диапазон


a

b

c

d

α

β

γ

δ

DE-R 213

11 Линий (Прямо-

угольная)

635 нм*

76.7 мм

54.4 мм

5.4 мм

54.4 мм

42.0°

30.4°

3.0°

30.4°

530 – 670 нм

DE-R 233

7 Линий

(Квадратная)

635 нм*

54.0 мм

38.2 мм

6.4 мм

38.2 мм

30.2°

21.6°

3.6°

21.6°

530 – 670 нм

DE-R 250

5 Линий (Прямо-

угольная)

660 нм*

55.0 мм

10.9 мм

2.7 мм

53.9 мм

30.8°

6.2°

1.6°

30.2°

590 – 670 нм

DE-R 251

7 Линий (Прямо-

угольная)

650 нм

15.5 мм

9.0 мм

1.5 мм

12.6 мм

8.9°

5.2°

0.8°

7.2°

590 – 730 нм

DE-R 252

5 Линий (Квадратная)

635 нм*

42.7 мм

30.2 мм

7.5 мм

30.2 мм

24.1°

17.2°

4.3°

17.2°

530 – 670 нм

DE-R 253

11 Линий (Квадратная,

 тонкие линии)

635 нм*

76.4 мм

54.0 мм

5.4 мм

54.0 мм

41.8°

30.2°

3.0°

30.2°

530 – 670 нм

DE-R 254

25 Линий (Квадратная)

660 нм*

68.4 мм

48.3 мм

2.0 мм

48.3 мм

37.7°

27.2°

1.1°

27.2°

530 – 670 нм

DE-R 255

65 Линий (Квадратная, толстая центральная линия)

660 нм*

45.6 мм

32.2 мм

0.5 мм

32.2 мм

25.7°

18.3°

0.3°

18.3°

530 – 670 нм

DE-R 284

41 Линий (Прямо-

угольная)

660 нм*

133.4 мм

104.0 мм

2.6 мм

78.0 мм

67.4°

54.9°

1.4°

42.6°

600 – 700 нм

DE-R 350

15 Линий (Прямо-

угольная)

520 нм*

65.5 мм

42.1 мм

3.0 мм

50.2 мм

36.3°

23.8°

1.7°

28.2°

480 – 550 нм

* Примечание:  При использовании дифракционных элементов с излучением на длине волны, сильно отличающейся (Δλ > 50 нм) от рабочей, происходит формирование дифракционных картин большого размера, которые подвержены геометрическим искажениям.

Линии и пунктирные линии


Модель

Описание дифракционной картины

Рабочая длина волны

Размер дифракционной картины на расстоянии 100 мм (на рабочей длине волны)

Угловые размеры дифракционной картины (на рабочей длине волны)

Рабочий диапазон


a

b

α

β

DE-R 263

1:5 Пунктирная линия

635 нм

10.5 мм

2.6 мм

1.5°

450 – 700 нм

DE-R 264

1:9 Пунктирная линия

670 нм

1.6 мм

0.2 мм

0.9°

0.1°

630 – 780 нм

DE-R 265

1:19 Пунктирная линия

650 нм

24 мм

1.3 мм

13.7°

0.8°

500-540 нм; 630-690 нм

DE-R 266

Квази-

непрерывная линия – 5° при 633 нм

633 нм

8.7 мм

630 – 690 нм

DE-R 267

Квази-

непрерывная линия – 30° при 532 нм

532 нм

53.8 мм

30.1°

470 – 560 нм

DE-R 281

1:11 Пунктирная линия

650 нм

28.9 мм

2.9 мм

16.5°

1.6°

600 – 730 нм

DE-R 282

1:99 Пунктирная линия

660 нм

33.7 мм

0.3 мм

19.1°

0.2°

600 – 700 нм

DE-R 283

Квази-

непрерывная линия – 20° при 633 нм

633 нм

35.2 мм

20°

630 – 670 нм

DE-R 286

Квази-

непрерывная линия – 30° при 660 нм

660 нм

54.6 мм

30.5°

600 – 700 нм

DE-R 287

Квази-

непрерывная линия – 45° при 660 нм

660 нм

83.9 мм

45.5°

600 – 700 нм

DE-R 337

1:99 Пунктирная линия

635 нм

49.3 мм

0.5

27.7°

0.3°

600 – 700 нм

Перекрестие

Модель

Описание дифракционной картины

Рабочая длина волны

Размер дифракционной картины на расстоянии 100 мм (на рабочей длине волны)

Угловые размеры дифракционной картины (на рабочей длине волны)

Рабочий диапазон


a

α

DE-R 205

Перекрестие – 5° при 650 нм

650 нм

8.7 мм

580 – 660 нм

DE-R 212

Перекрестие – 25° при 532 нм

532 нм

45.1 мм

25.4°

500 – 640 нм

DE-R 214

Перекрестие – 2° при 645 нм

645 нм

3.4 мм

2.0°

600 – 645 нм

DE-R 218

Перекрестие – 15° при 640 нм

640 нм

26.3 мм

15.0°

500 – 640 нм

DE-R 239

Перекрестие – 5° при 520 нм

520 нм

8.7 мм

5.0°

488 – 600 нм

DE-R 245

Перекрестие – 10° при 633 нм

633 нм

17.5 мм

10.0°

570 – 690 нм

DE-R 246

Перекрестие с областью

 высокого контраста вокруг при 633 нм

633 нм

17.5 мм

10.0°

530 – 670 нм

DE-R 247

Перекрестие – 25° при 645 нм

645 нм

44.3 мм

25.0°

600 – 800 нм

DE-R 248

Перекрестие – 37° при 645 нм

645 нм

66.8 мм

37.0°

630 – 700 нм

DE-R 249

Перекрестие – 45° при 633 нм

633 нм

83.0 мм

45.0°

500 – 640 нм

DE-R 270

Перекрестие – 30° при 640 нм

640 нм

53.6 мм

30.0°

580 – 650 нм

DE-R 280

Перекрестие – 60° при 635 нм

635 нм

115.5 мм

60.0°

580 – 690 нм

DE-R 289

Перекрестие – 15° при 520 нм

520 нм

26.4 мм

15.0°

480 – 550 нм

DE-R 340

Перекрестие – 60° при 450 нм

450 нм

116.1 мм

60.3°

420 – 520 нм

DE-R 342

Перекрестие – 52° при 515 нм

515 нм

97.6 мм

52.0°

440 – 540 нм

Массив точек

Модель

Описание дифракционной картины

Рабочая длина волны

Размер дифракционной картины на расстоянии 100 мм (на рабочей длине волны)

Угловые размеры дифракционной картины (на рабочей длине волны)

Рабочий диапазон


a

b

c

d

α

β

γ

δ

DE-R 206

17 x 17 Точки

660 нм

38.0 мм

26.6 мм

1.7 мм

26.6 мм

21.5°

15.2°

0.9°

15.2°

590 – 730 нм

DE-R 223

2 x 2 + 1 Точки

635 нм

28.3 мм

19.9 мм

19.9 мм

19.9 мм

16.1°

11.4°

11.4°

11.4°

635 + 405 нм

DE-R 231

101 x 101 Точки

660 нм

12.8 мм

9.1 мм

0.1 мм

9.1 мм

7.4°

5.2°

0.05°

5.2°

635 – 680 нм

DE-R 241

21 x 21 Точки

635 нм

11.9 мм

8.4 мм

0.4 мм

8.4 мм

6.8°

4.8°

0.2°

4.8°

560 – 730 нм

DE-R 242

16 x 16 Точки

635 нм

12.4 мм

8.8 мм

0.6 мм

8.8 мм

7.1°

5.0°

0.3°

5.0°

530 – 730 нм

DE-R 243

17 x 17 Точки

635 нм

12.4 мм

8.8 мм

0.5 мм

8.8 мм

7.1°

5.0°

0.3°

5.0°

550 – 720 нм

DE-R 244

13 x 13 Точки

635 нм

7.4 мм

5.3 мм

0.4 мм

5.3 мм

4.3°

3.0°

0.3°

3.0°

590 – 670 нм

DE-R 257

51 x 51 Точки

660 нм*

56.9 мм

40.3 мм

0.8 мм

40.3 мм

31.8°

22.8°

0.5°

22.8°

560 – 720 нм

DE-R 258

11 x 11 Точки

635 нм*

71.2 мм

50.3 мм

5.0 мм

50.3 мм

39.2°

28.2°

2.8°

28.2°

590 – 690 нм

DE-R 339

6 x 6 Точки

635 нм

16.6 мм

11.7 мм

2.3 мм

11.7 мм

9.5°

6.7°

1.3°

6.7°

590 – 690 нм

DE-R 351

10 x 10 Точки

532 нм

21.1 мм

14.9 мм

3.3 мм

14.9 мм

23.8°

17.0°

1.9°

17.0°

510 – 600 нм

DE-R 352

4 x 6 Точки

532 нм

26.6 мм

13.7 мм

4.6 мм

22.8 мм

15.1°

7.8°

2.6°

13.6°

500 – 580 нм

DE-R 353

5 x 5 Точки

690 нм

1.1 мм

0.75 мм

0.19 мм

0.75 мм

0.61°

0.43°

0.11°

0.43°

630 – 750 нм

* Примечание: При использовании дифракционных элементов с излучением на длине волны, сильно отличающейся (Δλ > 50 нм) от рабочей, происходит формирование дифракционных картин большого размера, которые подвержены геометрическим искажениям.

Круги и пунктирные круги

Модель

Описание дифракционной картины

Рабочая длина волны

Размер дифракционной картины на расстоянии 100 мм (на рабочей длине волны)

Угловые размеры дифракционной картины (на рабочей длине волны)

Рабочий диапазон


a

b

α

β

DE-R 219

Сплошная линия

592 нм

55.8 мм

31.2°

480 – 600 нм

DE-R 220

1:16 Пунктирный круг

515 нм

81.9 мм

16.1 мм

44.5°

9.2°

480 – 532 нм

DE-R 221

1:72 Пунктирный круг

532 нм

36.9 мм

1.6 мм

20.9°

0.9°

400 – 570 нм

DE-R 229

1:36 Пунктирный круг

532 нм

6.1 мм

0.5 мм

3.5°

0.3°

480 – 560 нм

DE-R 238

Сплошная линия

520 нм

6.0 мм

3.4°

520 – 532 нм

DE-R 240

1:16 Пунктирный круг

635 нм

18.9 мм

3.7 мм

10.8°

2.1°

530 – 700 нм

DE-R 268

Сплошная линия

488 нм

77.0 мм

42.1°

488 – 532 нм

Шаблоны особой формы

Модель

Описание дифракционной картины

Рабочая длина волны

Размер дифракционной картины на расстоянии 100 мм (на рабочей длине волны)

Угловые размеры дифракционной картины (на рабочей длине волны)

Рабочий диапазон


DE-R 215

Видоискатель

645 нм

Ширина: 27 мм
Высота: 17.7 мм
Диагональ: 32 мм

Ширина: 15.5°
Высота: 10.1°
Диагональ: 18.2°

570 – 750 нм

DE-R 234

Видоискатель (Квадрат)

633 нм*

Ширина: 61 мм
Высота: 61 мм
Диагональ: 86 мм

Ширина: 34°
Высота: 34°
Диагональ: 47°

590 – 730 нм

DE-R 236

Квадрат: непрерывная линия

633 нм*

Ширина: 60.2 мм
Высота: 60.2 мм
Диагональ: 85 мм

Ширина: 33.5°
Высота: 33.5°
Диагональ: 46°

530 – 650 нм

DE-R 256

Квадратная сетка: 51 x 51 линий

660 нм

Ширина: 39 мм
Высота: 39 мм
Диагональ: 55 мм
Line Spacing: 0.77 мм

Ширина: 22°
Высота: 22°
Диагональ: 31°
Angle betw. Lines: 0.44°

530 – 660 нм

DE-R 259

5 Колец

645 нм

Ширина: 51 мм
Line Spacing: 5.1 мм

Ширина: 29°
Line Spacing: 2.8°

530 – 700 нм

DE-R 260

Видоискатель (Круг + Перекрестие)

645 нм

Ширина Cross: 37 мм
Круг Ø: 18.3 мм

Ширина Cross: 21°
Круг Ø: 10.5°

570 – 750 нм

DE-R 261

Видоискатель (Пунктирный Круг + Перекрестие)

635 нм

Ширина Cross: 11 мм
Круг Ø: 8.8 мм
Dot Spacing: 1.1 мм

Ширина Cross: 6.3°
Круг Ø: 5°
Angle betw. Dots: 0.63°

570 – 750 нм

DE-R 262

Видоискатель (Квадрат из точек)

532 нм

Ширина: 12.3 мм
Высота: 12.3 мм
Диагональ: 17.4 мм
Dot Spacing: 0.5 мм

Ширина: 7.0°
Высота: 7.0°
Диагональ: 10.0°
Angle betw. Dots: 0.3°

480 – 670 нм

DE-R 269

10 Колец

515 нм

Ширина: 96.2 мм
Line Spacing: 4.8 мм

Ширина: 51.4°
Line Spacing: 2.6°

488 – 532 нм

DE-R 285

Шестигранник

780 нм

Ширина: 13.1 мм

Ширина: 7.5°

520 – 800 нм

DE-R 288

Видоискатель

650 нм

Ширина: 83.0 мм
Высота: 53.7 мм
Диагональ: 98.9 мм

Ширина: 43.7°
Высота: 27.9°
Диагональ: 52.6°

590 – 730 нм

DE-R 332

33000 точек: псевдослучайный шаблон (60°x42°при 830 нм)

830 нм

Ширина: 114.6 мм
Высота: 76.3 мм
Диагональ: 136.9 мм

Ширина: 59.6°
Высота: 41.7°
Диагональ: 68.8°

820 – 850 нм

DE-R 335

33000 точек: псевдослучайный шаблон (46°x32°при 650 нм)

645 нм

Ширина: 84.8 мм
Высота: 56.4 мм
Диагональ: 101.3 мм

Ширина: 45.9°
Высота: 31.5°
Диагональ: 53.7°

630 – 660 нм

DE-R 354

Квадратная сетка: 10×10 линий

658 нм

Ширина: 72.8 мм
Высота: 72.8 мм
Диагональ: 102.9 мм
Line Spacing: 8.1 мм

Ширина: 40.0°
Высота: 40.0°
Диагональ: 51.4°

620 – 680 нм

DE-R 372

40100 точек: псевдослучайный шаблон

850 нм

Ширина: 114.9 мм
Высота: 720.0 мм
Диагональ: 135.6 мм

Ширина: 59.7°
Высота: 39.6°
Диагональ: 68.3°

825 – 870 нм

DE-R 375

29594 точек: псевдослучайный шаблон

830 нм

Ширина: 118.5 мм
Высота: 86.5 мм
Диагональ: 146.7 мм

Ширина: 61.3°
Высота: 46.8°
Диагональ: 72.5°

810 – 850 нм
