Детектор мощности UP55-HD, 45 мВт - 2500 Вт, 200 Дж

Детектор мощности UP55-HD, 45 мВт - 2500 Вт, 200 Дж

Отправить запрос по

Детектор мощности UP55-HD, 45 мВт - 2500 Вт, 200 Дж

Ваше имя *:
Телефон :
Ваш вопрос *:

* — Поля, обязательные для заполнения

Отложить продукт

Детектор мощности UP55-HD, 45 мВт - 2500 Вт, 200 Дж

Комментарии к товару

Компания Gentec-EO предлагает широкий выбор уникальных компактных детекторов измерения высокой мощности излучения серии UP-HD. Они обладают широкой апертурой и уникальным поглотителем для регистрации излучения вплоть до 2500 Вт.

Особенности:

1. Поглотитель для работы с высокой мощностью излучения;

Поглотитель HD позволяет работать с излучением, обладающим высокой средней мощностью и высокой плотностью мощности.

2. UP55G-600F-HD без водяного охлаждения;

Позволяет измерять мощность непрерывного излучения вплоть до 600 Вт, без использования водной системы охлаждения. Просто установите вентилятор и детектор готов к работе.

3. UP55M-700W-HD – быстрый и компактный детектор;

Компактный детектор для измерения до 700 Вт мощности непрерывного излучения.

4. UP55C-2.5KW – высокая скорость и производительность по доступной цене;

Позволяет регистрировать как очень низкие, так и очень высокие значения мощности (до 2500 Вт) с малым временем отклика. Компактный универсальный детектор по доступной цене.

5. Умный интерфейс с данными калибровки;

6. Совместим с измерительными панелями:

MAESTRO;

M-LINK;

S-LINK;

P-LINK;

TUNER;

UNO;

7. Держатель не входит в комплект поставки;

При приобретении детектора Вы можете приобрести основание с 50% скидкой.

8. Модели Integra:

Стандартные модели с USB (-INT);

Модели с RS-232 (-IDR) (опция).

9. Модели с модулем BLU

Беспроводное соединение через Bluetooth. Управление с помощью мобильного со специализированным ПО.

Технические характеристики детекторов мощности серии UP55-HD компании Gentec-EO:

Модель

UP55G-600F-HD

UP55M-700W-HD

UP55C-2.5KW-HD

Макс. средняя мощность

(Непрерывное / 1 мин.)

600 Вт / 600 Вт

700 Вт / 700 Вт

2 500 Вт / 2 500 Вт

Эффективный размер апертуры

Ø 55 мм

Ø 55 мм

Ø 55 мм

Метод охлаждения

Вентиляторное охлаждение

Водяное охлаждение

Водяное охлаждение

Измерительная способность

Спектральный диапазон

0.19 – 20 мкм

0.19 – 20 мкм

0.19 – 20 мкм

Эквивалентная мощность шума

45 мВт

45 мВт

200 мВт

Время нарастания(ном.)

2.8 сек

2 сек

3.5 сек

Чувствительность (нагрузка 100 кОм тип.)

0.03 мВ/Вт

0.03 мВ/Вт

8 мкВ/Вт

Погрешность калибровки

±2.5 %

±2.5 %

±2.5 %

Стабильность

±0.5 %

±0.5 %

±0.5 %

Режим измерения энергии

Чувствительность

0.008 мВ/Дж

0.008 мВ/Дж

---

Макс. измеряемая энергия

200 Дж

200 Дж

---

Эквивалентная энергия шума

0.25 Дж

0.25 Дж

---

Мин. интервал повторений

12 сек

12 сек

---

Макс. ширина импульса

430 мсек

430 мсек

---

Порог повреждений

Макс. средняя плотность мощности

1064 нм, 10 Вт, CW

45 кВт/см2

45 кВт/см2

45 кВт/см2

1064 нм, 500 Вт, CW

8 кВт/см2

8 кВт/см2

9 кВт/см2

1064 нм, 2 500 Вт, CW

---

---

6 кВт/см2

10.6 мкм, 500 Вт, CW

---

---

4.5 кВт/см2

10.6 мкм, 1 500 Вт, CW

---

---

3.5 кВт/см2

10.6 мкм, 2 500 Вт, CW

---

---

3.0 кВт/см2

Порог повреждения импульсным лазером

Макс. плотность энергии

Пиковая плотность мощности

1064 нм, 360 мкс, 5 Гц

9 Дж/см2

25 кВт/см2

1064 нм, 7 нс, 10 Гц

1 Дж/см2

143 МВт/см2

532 нм, 7 нс, 10 Гц

0.6 Дж/см2

86 МВт/см2

266 нм, 7 нс, 10 Гц

0.3 Дж/см2

43 МВт/см2

Физические характеристики

Эффективный размер апертуры

Ø 55 мм

Ø 55 мм

Ø 55 мм

Поглотитель (высокий порог повреждений)

HD

HD

HD

Габаритные размеры

120 x 120 x 135 мм

89 x 89 x 40 мм

116 x 116 x 48 мм

Вес (только головка)

2.75 кг

0.90 кг

1.95 кг

Модели доступных для заказа детекторов мощности серии UP55-HD компании Gentec:

Модель

Описание

UP55N-400DI-HD-D0

Ø 55 мм, 400 Вт, модуль охлаждения (деионизированная вода), поглотитель для работы с высокой мощностью излучения. Стержень с держателем не входят в комплект поставки

UP55G-600F-HD-D0 (Europe)

Ø 55 мм, 600 Вт, HD поглотитель, вентиляторное охлаждение. Источник питания (европ. станд.). Стержень с держателем не входят в комплект поставки.

UP55G-600F-HD-INT-D0 (Europe)

Ø 55 мм, 600 Вт, HD поглотитель, вентиляторное охлаждение. Источник питания (европ. станд.). С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки.

UP55G-600F-HD-IDR-D0 (Europe)

Ø 55 мм, 600 Вт, HD поглотитель, вентиляторное охлаждение. Источник питания (европ. станд.). С модулем INTEGRA (RS-232). Источник питания систем INTEGRA не входит в комплект поставки. Стержень с держателем не входят в комплект поставки.

UP55G-600F-HD-BLU-D0 (Europe)

Ø 55 мм, 600 Вт, HD поглотитель, вентиляторное охлаждение. Источник питания (европ. станд.). Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки.

UP55M-700W-HD-D0

Ø 55 мм, 700 Вт, водяное охлаждение, поглотитель для работы с высокой мощностью излучения. Стержень с держателем не входят в комплект поставки.

UP55M-700W-HD-INT-D0

Ø 55 мм, 700 Вт, водяное охлаждение, поглотитель для работы с высокой мощностью излучения. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки.

UP55M-700W-HD-IDR-D0

Ø 55 мм, 700 Вт, водяное охлаждение, поглотитель для работы с высокой мощностью излучения. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки.

UP55M-700W-HD-BLU-D0

Ø 55 мм, 700 Вт, водяное охлаждение, поглотитель для работы с высокой мощностью излучения. Модели с модулем BLU для беспроводного соединения по Bluetooth. С USB Bluetooth приемником. Стержень с держателем не входят в комплект поставки.

UP55C-2.5KW-HD-D0

Ø 55 мм, 2500 Вт, водяное охлаждение, поглотитель для работы с высокой мощностью излучения. Стержень с держателем не входят в комплект поставки.

UP55C-2.5KW-HD-INT-D0

Ø 55 мм, 2500 Вт, водяное охлаждение, поглотитель для работы с высокой мощностью излучения. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки.

UP55C-2.5KW-HD-IDR-D0

Ø 55 мм, 2500 Вт, водяное охлаждение, поглотитель для работы с высокой мощностью излучения. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки.

Дополнительные комплектующие:

Парт-номерОписаниеИзображение




STAND-S-443-C




Стержень и стакан для крепления стержня с основанием.

Держатель со стержнем для крепления детекторных головок измерения мощности GenTec

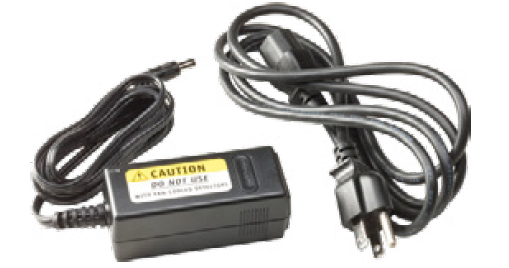

UPG-12V-V2-EU


Источник питания, 12 В.



EXT-4



Удлинительный кабель (4 м)
Удлинительный кабель для работы с детекторами мощности GenTEC-EO



EXT-15



Удлинительный кабель (15 м)
Удлинительный кабель для работы с детекторами мощности GenTEC-EO


EXT-20


Удлинительный кабель (20 м)
Удлинительный кабель для работы с детекторами мощности GenTEC-EO


EXT-25


Удлинительный кабель (25 м)
Удлинительный кабель для работы с детекторами мощности GenTEC-EO


FOA-50


Конический волоконно-оптический адаптер (с резьбой 50 мм)
для серии UP50. Выберите 1 из 3 разъемов FOC.



FOA-COVER50



Крышка оптоволоконного адаптера для UP55 (резьба 50 мм).
Уменьшает диафрагму от 55 до 50 мм для волоконного
адаптера или волоконного цилиндра.





FOA-CYL50


Волоконно-оптический адаптер: 50 мм цилиндр
для серии UP50. Выберите один из 3 разъемов FOA или заглушку.



FOC-PLUG


Волоконно-оптический разъем, заглушка, чтобы закрыть порт волоконного цилиндра.



FOC-FC



Волоконно-оптический разъем FC



FOC-SC



Волоконно-оптический разъем SC



FOC-SMA



Волоконно-оптический разъем SMA

PEL-1450

ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов.

Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя.


PEL-1500

ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов.

Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя.

PEL-1550

ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов.

Вмещает: 1 консоль, 1 большая измерительная головка,

2 стандартных детектора, стойки, руководство пользователя.
