Детекторы энергии QE-25, 2 мкДж - 23 Дж

Детекторы энергии QE-25, 2 мкДж - 23 Дж

Отправить запрос по

Детекторы энергии QE-25, 2 мкДж - 23 Дж

Ваше имя *:
Телефон :
Ваш вопрос *:

* — Поля, обязательные для заполнения

Отложить продукт

Детекторы энергии QE-25, 2 мкДж - 23 Дж

Комментарии к товару

Детекторы для измерения энергии излучения компании Gentec-EO обладают модульной конструкцией и доступны для заказа с QED аттенюатором.

Особенности:

1. Модульная конструкция;

Увеличьте мощность вашего детектора с помощью 2 разных модулей охлаждения.

2. Низкий уровень шума;

2 мкДж для моделей с MB покрытием (широкополосное покрытие).

3. QED аттенюатор;

- Измерение в 5 раз более высоких значений энергии;

- Модели без или с калибровкой (см. ниже);

4. Модели для высокой частоты следования импульсов;

- QE-MB: 300 Гц (стандартные модели)

- QE-MB: 1 000 Гц (по запросу)

- QE-MT: 6 000 Гц (стандартные модели)

5. Модели с MB покрытием поставляются с мишенью;

6. Умный интерфейс с данными калибровки;

7. Совместимы с измерительными панелями: MAESTRO, M-LINK, S-LINK;

8. Держатель не входит в комплект поставки;

При приобретении детектора Вы можете приобрести основание с 50% скидкой.

9. Модели Integra:

Стандартные модели с USB (-INT);

Модели с RS-232 (-IDR) и входом внешнего триггера (-INE);

QED аттенюатор

Аттенюаторы QED увеличивают рабочий диапазон детекторов серии QE и позволяют измерять более высокие значения энергии, плотности энергии, средней мощности и средней плотности мощности. Они пропускают 30-50% (на 1,064 мкм) падающего излучения на детектор и имеют оптическую характеристику близкую к Ламбертовской (широкая диффузная поверхность). Конструкция корпуса аттенюатора позволяет легко вставить его в корпус детектора и достать оттуда. При этом он надежно закреплен с помощью винтов. Поскольку аттенюатор становятся частью детектора, важно понять, как он повлияет на калибровку.

Варианты калибровки детекторов QE с аттенюатором QED:

Возможные опции

Стандартный вариант калибровки

QE Детектор без аттенюатора

Полная калибровка в диапазоне от 248 - 2500 нм

Калибровка детектора энергии с аттенюатором

С QED аттенюатором

Без калибровки (калибруется пользователем)

Дополнительная калибровка с QED (QED-CAL-1)

QE Детектор без аттенюатора:

Полная калибровка в диапазоне от 248 - 2500 нм


Калибровка детектора энергии

С QED аттенюатором:

Откалиброван на одной из длин волн

 (532 нм или 1064 нм)

Совместная калибровка с аттенюатором (QED-CAL-2)

QE Детектор без аттенюатора:

Без калибровки

Калибровка детектора энергии с аттенюатором

С QED аттенюатором:

Полная калибровка в диапазоне от 308 - 2100 нм

Полная калибровка (QED-CAL-3)

QE Детектор без аттенюатора:

Полная калибровка в диапазоне от 248 - 2500 нм

Калибровка детектора энергии

С QED аттенюатором:

Полная калибровка в диапазоне от 308 - 2100 нм

 (поставляется с DB-15 адаптером)

Технические характеристики детекторов энергии серии QE-25 компании Gentec-EO:

Модель

QE25LP-S-MB

QE25LP-H-MB

QE25SP-S-MT

QE25SP-H-MT

Макс. значение измеряемой энергии

(с аттенюатором)

23 Дж

23 Дж

10 Дж

10 Дж

Макс. частота следования импульсов

300 Гц (1000 Гц опция)

300 Гц (1000 Гц опция)

6000 Гц

6000 Гц

Эффективный размер апертуры

25 x 25 мм

25 x 25 мм

25 x 25 мм

25 x 25 мм

Измерительная способность

Спектральный диапазон*

без QED

c QED

без QED

c QED

без QED

c QED

без QED

c QED

0.19 – 20 мкм

0.3- 2.1 мкм

0.19 – 20 мкм

0.3- 2.1 мкм

0.19 – 20 мкм

0.3 - 2.1 мкм

0.19 – 20 мкм

0.3 - 2.1 мкм a

Макс. измеряемая энергия

без QED

c QED

без QED

c QED

без QED

c QED

без QED

c QED

1064 нм, 7 нс, 10 Гц

3.8 Дж

23 Дж

3.8 Дж

23 Дж

3.0 Дж

10 Дж

3.0 Дж

10 Дж

266 нм, 7 нс, 10 Гц

3.1 Дж

4.8 Дж

3.1 Дж

4.8 Дж

0.44 Дж

1.45 Дж

0.44 Дж

1.45 Дж

Эквивалентная энергия шума e

4 мкДж

4 мкДж

2 мкДж

2 мкДж

Чувствительность

10 В/Дж

10 В/Дж

20 В/Дж

20 В/Дж

Макс. частота повторений

300 Гц (1000 Гц опция)

300 Гц (1000 Гц опция)

6000 Гц

6000 Гц

Макс. ширина импульса (тип.)

400 мкс

400 мкс **

10 мкс

10 мкс

Время нарастания (тип. 0-100 %)

550 мкс

550 мкс

20 мкс

20 мкс

Погрешность калибровки

±3 %

±3 %

±3 %

±3 %

Повторяемость

<0.5 %

<0.5 %

<0.5 %

<0.5 %

Предел повреждения

Макс. средняя мощность

без QED

c QED

без QED

c QED

без QED

c QED

без QED

c QED

Все длины волн

5 Вт

15 Вт

10 Вт

30 Вт

5 Вт

15 Вт

10 Вт

30 Вт

Макс. плотность энергии

без QED

c QED

без QED

c QED

без QED

c QED

без QED

c QED

1064 нм, 7 нс, единичный импульс

0.6 Дж/см2

16 Дж/см2

0.6 Дж/см2

16 Дж/см2

0.50 Дж/см2

4 Дж/см2

0.50 Дж/см2

4 Дж/см2

1064 нм, 7 нс, 10 Гц

0.6 Дж/см2

8 Дж/см2

0.6 Дж/см2

8 Дж/см2

0.50 Дж/см2

2 Дж/см2

0.50 Дж/см2

2 Дж/см2

532 нм, 7 нс, 10 Гц

0.6 Дж/см2

6 Дж/см2

0.6 Дж/см2

6 Дж/см2

0.07 Дж/см2

0.35 Дж/см2

0.07 Дж/см2

0.35 Дж/см2

266 нм, 7 нс, 10 Гц

0.5 Дж/см2

1 Дж/см2

0.5 Дж/см2

1 Дж/см2

0.07 Дж/см2

0.30 Дж/см2

0.07 Дж/см2

0.30 Дж/см2

Максимальная средняя плотность мощности

10 Вт/см2

600 Вт/см2

10 Вт/см2

600 Вт/см2

10 Вт/см2

600 Вт/см2

10 Вт/см2

600 Вт/см2

Физические свойства

Эффективный размер апертуры (c QED)

25 X 25 мм (22 X 22 мм)

Поглотитель

Многополосный

Многополосный

Металлический

Металлический

Габаритные размеры

50 x 50 x 14 мм

50 x 50 x 52.5 мм

50 x 50 x 14 мм

50 x 50 x 52.5 мм

Вес

120 г

187 г

120 г

187 г

Модели доступных для заказа детекторов QE-25 компании Gentec:

Модель

Описание

QE25LP-S-MB-D0

25 x 25 мм, широкополосное покрытие. Стержень с держателем не входят в комплект поставки.

QE25LP-S-MB-INT-D0

25 x 25 мм, широкополосное покрытие. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки.

QE25LP-S-MB-IDR-D0

25 x 25 мм, широкополосное покрытие. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки.

QE25LP-S-MB-INE-D0

25 x 25 мм, широкополосное покрытие. С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки.

QE25LP-S-MB-QED-D0

25 x 25 мм, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). Стержень с держателем не входят в комплект поставки.

QE25LP-S-MB-QED-INT-D0

25 x 25 мм, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки.

QE25LP-S-MB-QED-IDR-D0

25 x 25 мм, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки.

QE25LP-S-MB-QED-INE-D0

25 x 25 мм, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки.

QE25LP-H-MB-D0

25 x 25 мм, теплоотвод, широкополосное покрытие. Стержень с держателем не входят в комплект поставки.

QE25LP-H-MB-INT-D0

25 x 25 мм, теплоотвод, широкополосное покрытие. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки.

QE25LP-H-MB-IDR-D0

25 x 25 мм, теплоотвод, широкополосное покрытие. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки.

QE25LP-H-MB-INE-D0

25 x 25 мм, теплоотвод, широкополосное покрытие. С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки.

QE25LP-H-MB-QED-D0

25 x 25 мм, теплоотвод, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). Стержень с держателем не входят в комплект поставки.

QE25LP-H-MB-QED-INT-D0

25 x 25 мм, теплоотвод, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки.

QE25LP-H-MB-QED-IDR-D0

25 x 25 мм, теплоотвод, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки.

QE25LP-H-MB-QED-INE-D0

25 x 25 мм, теплоотвод, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки.

QE25SP-S-MT-D0

25 x 25 мм, металлическое покрытие. Стержень с держателем не входят в комплект поставки.

QE25SP-S-MT-INT-D0

25 x 25 мм, металлическое покрытие. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки.

QE25SP-S-MT-IDR-D0

25 x 25 мм, металлическое покрытие. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки.

QE25SP-S-MT-INE-D0

25 x 25 мм, металлическое покрытие. С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки.

QE25SP-H-MT-D0

25 x 25 мм, теплоотвод, металлическое покрытие. Стержень с держателем не входят в комплект поставки.

QE25SP-H-MT-INT-D0

25 x 25 мм, теплоотвод, металлическое покрытие. С модулем INTEGRA (USB). Стержень с держателем не входят в комплект поставки.

QE25SP-H-MT-IDR-D0

25 x 25 мм, теплоотвод, металлическое покрытие. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Стержень с держателем не входят в комплект поставки.

QE25SP-H-MT-INE-D0

25 x 25 мм, теплоотвод, металлическое покрытие. С модулем INTEGRA (USB и разъем триггера). Стержень с держателем не входят в комплект поставки.

QE25HR-S-MB-D0

25 x 25 мм, широкополосное покрытие. Позволяет проводить измерения импульсов с частотой 1000 Гц. Стержень с держателем не входят в комплект поставки.

QE25HR-S-MB-INT-D0

25 x 25 мм, широкополосное покрытие. С модулем INTEGRA (USB). Позволяет проводить измерения импульсов с частотой 1000 Гц. Стержень с держателем не входят в комплект поставки.

QE25HR-S-MB-INE-D0

25 x 25 мм, широкополосное покрытие. С модулем INTEGRA (USB и разъем триггера). Позволяет проводить измерения импульсов с частотой 1000 Гц. Стержень с держателем не входят в комплект поставки.

QE25HR-S-MB-QED-D0

25 x 25 мм, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). Позволяет проводить измерения импульсов с частотой 1000 Гц. Стержень с держателем не входят в комплект поставки.

QE25HR-S-MB-QED-INT-D0

25 x 25 мм, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (USB). Позволяет проводить измерения импульсов с частотой 1000 Гц. Стержень с держателем не входят в комплект поставки.

QE25HR-S-MB-QED-INE-D0

25 x 25 мм, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (USB и разъем триггера). Позволяет проводить измерения импульсов с частотой 1000 Гц. Стержень с держателем не входят в комплект поставки.

QE25HR-H-MB-D0

25 x 25 мм, теплоотвод, широкополосное покрытие. Позволяет проводить измерения импульсов с частотой 1000 Гц. Стержень с держателем не входят в комплект поставки.

QE25HR-H-MB-INT-D0

25 x 25 мм, теплоотвод, широкополосное покрытие. С модулем INTEGRA (USB). Позволяет проводить измерения импульсов с частотой 1000 Гц. Стержень с держателем не входят в комплект поставки.

QE25HR-H-MB-INE-D0

25 x 25 мм, теплоотвод, широкополосное покрытие. С модулем INTEGRA (USB и разъем триггера). Позволяет проводить измерения импульсов с частотой 1000 Гц. Стержень с держателем не входят в комплект поставки.

QE25HR-H-MB-QED-D0

25 x 25 мм, теплоотвод, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). Позволяет проводить измерения импульсов с частотой 1000 Гц. Стержень с держателем не входят в комплект поставки.

QE25HR-H-MB-QED-INT-D0

25 x 25 мм, теплоотвод, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (USB). Позволяет проводить измерения импульсов с частотой 1000 Гц. Стержень с держателем не входят в комплект поставки.

QE25HR-H-MB-QED-INE-D0

25 x 25 мм, теплоотвод, широкополосное покрытие. Калибровка только с QED аттенюатором (308 - 2100 нм). С модулем INTEGRA (USB и разъем триггера). Позволяет проводить измерения импульсов с частотой 1000 Гц. Стержень с держателем не входят в комплект поставки.

Дополнительные комплектующие:

Парт-номерОписаниеИзображение

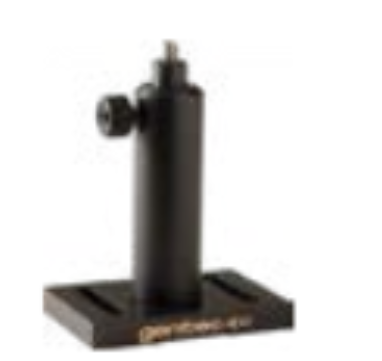

STAND-D-233




Стержень и стакан для крепления стержня с основанием

Стержень для крепления детекторов энергии GenTec



DB15-BNC



DB-15 - BNC адаптер для детекторов серий XLE4, QE12, QE25, QE50, QE65, QE95.
BNC - DB-15 адаптер



QED-25



Широкополосный аттенюатор для детекторов QE25. 300-2100 нм.
Аттенюатор

PEL-1450

ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов.

Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя.


Контейнер для транспортировки и хранения оборудования GenTec

PEL-1500

ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов.

Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя.

PEL-1550

ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов.

Вмещает: 1 консоль, 1 большая измерительная головка,

2 стандартных детектора, стойки, руководство пользователя.
