Регистрация слабых оптических сигналов в диапазоне от DC – 2 кГц
В дополнение к точным и быстрым измерениям относительно большая полоса пропускания от DC до 2 кГц позволяет проводить время-разрешенные и модулированные измерения. В частности, сочетание с синхронными усилителями приводит к тому, что ультрачувствительные измерительные системы почти невосприимчивы к помехам, вносимым внешними источниками. Поэтому детекторы PWPR-2K компании FEMTO могут легко регистрировать оптические мощности от 100 фВт до 10 нВт.
Окно для ввода излучения из свободного пространства
Фотоприемники PWPR-2K компании FEMTO оснащены входным окном для ввода излучение из свободного пространства. Пользователь может выбирать между фланцем с резьбой 1.035 "-40 (FST) и 25-миллиметровым фланцем без резьбы (FS). Обе модели обеспечивают совместимость с широким выбором стандартных оптомеханических комплектующих, такими как тубусы, линзы, каркасные системы и оптические адаптеры разных производителей. Окно для ввода излучения из свободного пространства (FST) может быть легко преобразовано в порт для оптического волокна путем крепления волоконных адаптеров (PRA-FC и PRA-FSMA).
Большая площадь активной области датчика облегчает оптическую юстировку систем, где ввод излучения осуществляться без использования оптического волокна, и обеспечивают очень высокую эффективность и стабильность при использовании дополнительных волоконно-оптических адаптеров PRA-FC и PRA-FSMA.Все фотоприемники серии PWPR-2K компании FEMTO имеют резьбовые отверстия UNC 8-32 и M4 для монтажа на стержни с метрической и дюймовой резьбой.

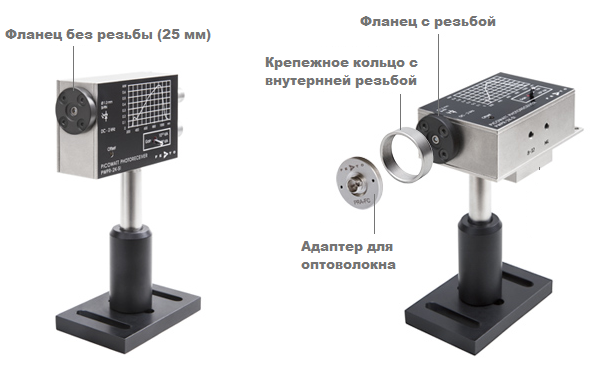

Приемник PWPR-2K-SI-FS, установленный в вертикальном положении (слева) и горизонтальном (справа) с помощью резьбовых отверстий и адаптера (справа). Адаптеры, стержни и держатели не входят в комплект поставки.
|
Особенности:
- Ультранизкий уровень шума: NEP ≤ 10 фВт/√Гц;
- Si и InGaAs модели с рабочим диапазоном: 320 - 1700 нм;
- Ширина полосы пропускания: DC - 2 кГц;
- Коэффициент усиления (регулируемый): 109 В/А, 1010 В/А;
- Окно для ввода излучения: с резьбой 1.035″-40 или 25 мм фланец без резьбы;
- Сопряжение с оптоволокном с помощью адаптера.
|
Применения:
- Спектроскопия, измерения отраженного и проходящего излучения;
- Время-разрешенные измерения;
- Исследование характеристик источников излучения;
- Высокочувствительные измерения с использованием модулятора;
- Оптический приемник для осциллографов, АЦП и синхронных усилителей.
|
Технические характеристики фотоприёмников серии PWPR-2K компании FEMTO:
|
Модель
|
PWPR-2K-SI
|
PWPR-2K-IN
|
|
Фотодиод
|
1.2 мм Ø Si-PIN
|
0.5 мм Ø InGaAs-PIN
|
|
Рабочий диапазон
|
320 - 1060 нм
|
900 - 1700 нм
|
|
Ширина полосы пропускания (−3 дБ)
|
DC - 2 кГц
|
DC - 2 кГц
|
|
Время нарастания/спада (10 % - 90 %)
|
165 мкс
|
165 мкс
|
|
Коэффициент усиления (переключаемый)
|
1 x 109 В/А
1 x 1010 В/А
|
1 x 109 В/А
1 x 1010 В/А
|
|
Макс. коэффициент усиления
при преобразовании
|
0.64 x 109 В/Вт
(@ 900 нм, усиление: 109 В/А)
0.64 x 1010 В/Вт
(@ 900 нм, усиление: 1010 В/А)
|
1.1 x 109 В/Вт
(@ 1580 нм, усиление: 109 В/А)
1.1 x 1010 В/Вт
(@ 1580 нм, усиление: 1010 В/А)
|
|
NEP (@ 100 Гц)
|
9 фВт/√Гц
(@ 900 нм)
|
10 фВт/√Гц
(@ 1580 нм)
|
|
Тех док-я
|
|
|
Выходное напряжение до + 10 В. Смещение нуля регулируется потенциометром. Защита выхода от короткого замыкания. Источник питания ± 15 В подключается через 3-контактный разъем Lemo®. Устройство снабжено соединительным разъемом. Доступен дополнительный источник питания PS-15 (опция).
