Синхронный усилитель LIA-MV-150, рабочая частота: до 45 кГц

Синхронный усилитель LIA-MV-150, рабочая частота: до 45 кГц
Поставщик: FEMTO Messtechnik GmbH
Техническая документация

Отправить запрос по

Синхронный усилитель LIA-MV-150, рабочая частота: до 45 кГц

Ваше имя *:
Телефон :
Ваш вопрос *:

* — Поля, обязательные для заполнения

Отложить продукт

Синхронный усилитель LIA-MV-150, рабочая частота: до 45 кГц

Комментарии к товару

Компактный модуль

В современных оптоэлектронных системах синхронный усилитель является одним из наиболее полезных устройств, позволяющих избавиться от нежелательного шума и улучшить чувствительность измерения. Поэтому компания FEMTO создала миниатюрный, мощный модуль, надежно работающий даже в условиях сильного шума.

Два способа управления

Настройки усилителя - например, фаза, коэффициент усиления, постоянная времени - регулируются либо переключателями непосредственно на панели усилителя или с использованием стандартной цифровой компьютерной платы ввода-вывода. Регулируемая рабочая частота определяется внешним опорным сигналом, который может быть, например, сигналом синхронизации модулятора с секционированным диском или сигнал модуляции лазера. Токовый вход хорошо подходит для усиления сигналов от источников с высоким импедансом, таких как фотодиоды или ФЭУ, в то время как вход напряжения может использоваться для измерения сигналов от источников с низким импедансом, таких как пироэлектрики или катушки.

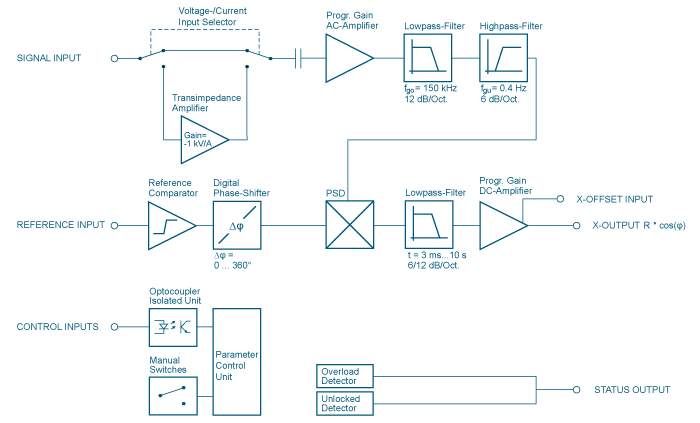

Блок-схема усилителя LIA-MV-150

Блок-схема усилителя

Особенности:

  • Вход для тока и напряжения;
  • Рабочая частота: до 45 кГц;
  • Управление чувствительностью, постоянной времени и фазой;
  • Управление с помощью интерфейса на панели усилителя или дистанционно;
  • Компактный экранированный корпус.

Применения:

  • Спектроскопия;
  • Стабилизация лазеров;
  • Измерение люминесценции, флуоресценции, фосфоресценции;
  • Задачи измерения рассеянного света;
  • Контроль качества в области оптоэлектроники;
  • Встроенные научные и промышленные измерительные системы;
  • OEM системы.

Технические характеристики синхронных усилителей LIA-MV-150:

Модель

LIA-MV-150-S
(стандартная модель)

LIA-MV-150-D
(модель с истинным дифференциальным входом)

Вход напряжения

BNC разъем
Несимметричный
Измерительный усилитель
Шум: 12 нВ/√Гц

Lemo® разъем
Истинный дифференциальный
Измерительный усилитель
Шум: 12 нВ/√Гц

Вход тока

BNC разъем
Трансимпедансный усилитель,

Коэффициент усиления: 1 кВ/А
Шум: 13 пA/√Гц

Lemo® разъем
Трансимпедансный усилитель,

Коэффициент усиления: 1 кВ/А
Шум: 13 пA/√Гц

Чувствительность

(во всем диапазоне)

Напряжение: 3 мкВ - 100 мВ, регулируемое значение
Ток: 3 нА - 100 мкА, регулируемое значение

Рабочая частота

10 Гц - 45 кГц

Входной опорный сигнал

±100 мВ - ±5 В, переключение на TTL

Фаза

Регулируется: 0° - 360° (разрешение: 8-бит),
Температурный дрейф <0,01°/K

Демодулятор

динамический резерв: 50 дБ (макс.)

Постоянная времени

3 мс - 10 с, регулируемое значение, крутизна кривой спада: 6 дБ или 12 дБ/октаву

Выход

X [R · cos(угла)], ±10 В, защита от короткого замыкания

Источник питания

±15 В, 100 мА (тип.)

Корпус

170 x 60 x 30 мм (Д x Ш x В), Вес: 370 г

Тех. док-я

Тех.док-я

Источник питания подключается с помощью 3-х контактного разъема Lemo®. Устройство снабжено соединительным разъемом. Дополнительный источник питания PS-15 в качестве опции.
