Усилитель напряжения DHPVA, DC - 100/200 МГц, регулируемый КУ, до 50 Ом

Усилитель напряжения DHPVA, DC - 100/200 МГц, регулируемый КУ, до 50 Ом
Поставщик: FEMTO Messtechnik GmbH

Отправить запрос по

Усилитель напряжения DHPVA, DC - 100/200 МГц, регулируемый КУ, до 50 Ом

Ваше имя *:
Телефон :
Ваш вопрос *:

* — Поля, обязательные для заполнения

Отложить продукт

Усилитель напряжения DHPVA, DC - 100/200 МГц, регулируемый КУ, до 50 Ом

Комментарии к товару

Эталонные устройства для диапазона от DC - 200 МГц

Серия широкополосных усилителей FEMTO предлагает превосходную комбинацию характеристик: регулируемый коэффициент усиления до х1000, ширина полосы пропускания 100 или 200 МГц, не зависящая от усиления, исключительная плоскостность кривой усиления во всем диапазоне частот, очень низкий уровень шума и дрейфа. Это сочетание делает усилители DHPVA идеальным выбором для всех применений, где необходимы усилители с почти идеальными характеристиками. При работе с данными усилителями чувствительность осциллографов и АЦП преобразователей увеличивается многократно, без изменения формы измеряемых сигналов.

Ширина полосы пропускания не зависит от коэффициента усиления

Ширина полосы пропускания обычных усилителей с регулируемым коэффициентом усиления обычно уменьшается с увеличением коэффициента усиления. Поэтому время нарастания и спада импульсов и коротких сигналов будет варьироваться в зависимости от выбранной настройки усиления, что делает точные измерения с временным разрешением сложными или даже невозможными.

Компания FEMTO разработала инновационную сложную конструкцию для широкополосных усилителей, которая позволяет сохранять ширину полосы пропускания и время нарастания и спада сигнала постоянными в пределах ±10 % для всего диапазона коэффициентов усиления.

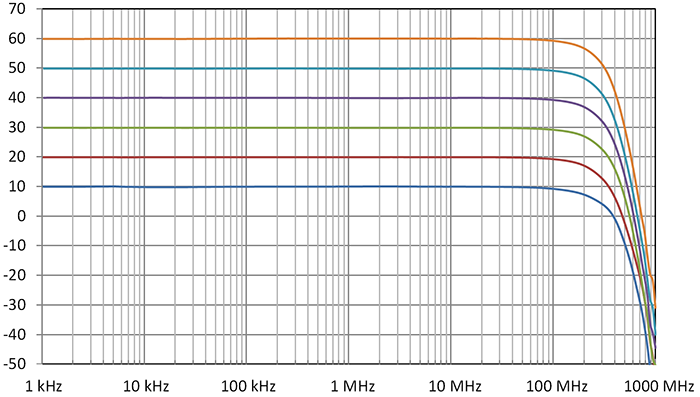

Ширина полосы пропускания усилителя не зависит от коэффициента усиления

Динамический диапазон: 10 мкВ – 300 мВ

Конструкция многокаскадного усилителя, выбранная FEMTO, позволяет избежать недостатков программируемых аттенюаторов или умножающих усилителей, где динамический диапазон ограничен шумом и дрейфом основного усилительного каскада. В результате сложной многокаскадной конструкции усилители серии DHPVA одинаково подходят для амплитуд входных сигналов от примерно 100 мкВ до 300 мВ (динамический диапазон 70 дБ). Благодаря превосходной стабильности постоянного тока динамический диапазон может быть дополнительно увеличен при усреднении сигнала, что обеспечит эффективный рабочий диапазон от 10 мкВ до 300 мВ (90 дБ).

Особенности

  • Регулируемый коэффициент усиления: от 10 - 60 дБ (x 3 to x 1,000)
  • Ширина полосы пропускания: DC - 100 / 200 MГц;
  • Ширина полосы пропускания не зависит от усиления;
  • Дрейф: 0.3 мкВ/°C;
  • Шум на входе: 2.3 нВ/√Гц
  • Фильтр нижних частот для минимизации широкополосного шума;
  • Переключение фильтра между 10 и 20 MГц;
  • Ручное и дистанционное управление.

Применения

  • Предусилитель осциллографов;
  • Предусилитель устройств регистрации нестационарных процессов;
  • Усилитель ФЭУ;
  • Усилитель сигнала оптических приемников и усилителей тока;
  • Время разрешенные измерения импульсов и переходных процессов;
  • Автоматизированные системы измерений.

Технические характеристики моделей усилителей напряжения серии DHPVA Femto:

Модель

DHPVA-101

DHPVA-201

Нижняя частота среза

DC/10 Гц, переключаемый

DC/10 Гц, переключаемый

Верхняя частота среза

10/100 MГц, переключаемый

20/200 MГц, переключаемый

Плоскостность кривой усиления [дБ]

±0.15

±0.15

Коэффициент усиления [дБ]

10/20/30/40/50/60, переключаемый

10/20/30/40/50/60, переключаемый

Шум на входе

2.3 нВ/√Гц

2.3 нВ/√Гц

Дрейф нуля

0.3 мкВ/°C

0.3 мкВ/°C

Вход/Выход

50 Ом, BNC

50 Ом, BNC

Потери на отражение на входе S11

−31 дБ @ 100 MГц

−22 дБ @ 200 MГц

Потери на отражение на выходе S22

−35 дБ @ 100 MГц

−30 дБ @ 200 MГц

Выходное напряжение (мощность)

±1 В (+10 дБм)

±1 В (+10 дБм)

Цифровое управление

TTL, CMOS

TTL, CMOS

Тех. док-я

Техническая документация

Техническая документация

Смещение нуля регулируется потенциометром или внешним управляющим сигналом напряжения. Индикатор выбранного усиления: светодиод. Выход защищен от короткого замыкания. Источник питания подключается с помощью 3-х контактного разъем Lemo®. Устройство снабжено соединительным разъемом. Дополнительный источник питания PS-15 в качестве опции.

Новые усовершенствованные модели DHPVA-101 и DHPVA-201 заменили модели DHPVA-100 и DHPVA-200. Они полностью совместимы, обеспечивая, по крайней мере, те же или лучшие электрические характеристики. Теплоотводы могут быть удалены, если имеется альтернативное охлаждение, например, при установке усилителя на достаточно большую стойку.
