Усилитель напряжения DLPVA, DC - 100 кГц, регулируемый КУ, до 1 ТОм

Усилитель напряжения DLPVA, DC - 100 кГц, регулируемый КУ, до 1 ТОм
Поставщик: FEMTO Messtechnik GmbH

Отправить запрос по

Усилитель напряжения DLPVA, DC - 100 кГц, регулируемый КУ, до 1 ТОм

Ваше имя *:
Телефон :
Ваш вопрос *:

* — Поля, обязательные для заполнения

Отложить продукт

Усилитель напряжения DLPVA, DC - 100 кГц, регулируемый КУ, до 1 ТОм

Комментарии к товару

Дрейф нуля

Температурный дрейф входного напряжения смещения нуля – одна из основных характеристик, определяющих качество усилителя постоянного тока. Усилители FEMTO обладают всеми характеристиками прецизионных усилителей. Поэтому даже коэффициент усиления в 100 дБ отлично подходит для связи по постоянному току без необходимости постоянной регулировки напряжения смещения нуля.

Ширина полосы пропускания

Ширина полосы пропускания идеального усилителя с регулируемым коэффициентом усиления не зависит от значения коэффициента усиления, что очень важно для измерения коротких сигналов и импульсов. Ширина полоса пропускания усилителей DLPVA FEMTO остается постоянной на уровне 100 кГц (-3 дБ) вплоть до самых высоких значений коэффициента усиления. Широкополосный шум можно уменьшить, переключив значение верхней частоты среза на 1 кГц.

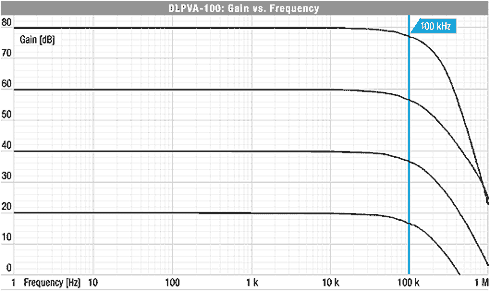

Зависимость ширины полосы пропускания от коэффициента усиления

Управление

Такие параметры как, например, значение коэффициента усиления, ширина полосы пропускания и т. д., можно регулировать с помощью переключателей на корпусе усилителя. Рядом с выбранным значением коэффициента усиления загорится светодиод. Для дистанционного управления системой, каждый переключатель оснащен советующей ТТЛ. Смешенный режим управления также возможен.

Гибкость системы

В серии усилителей DLPVA представлено 6 моделей. Клиенты могут выбирать между несимметричным и дифференциальным входом. Входной импеданс усилителя составляет 1 МОм и меньше для биполярных моделей или намного больше (1 ТОм) для моделей на полевых транзисторах, которые позволяют работать с сигналами от источников с очень большим импедансом. Уровень шума в данных устройствах очень низок и составляет порядка 0.4 нВ / √ Гц для DLPVA-100-BUN-S.

Особенности

  • Регулируемый коэффициент усиления: до 100 дБ (x 100,000);
  • Ширина полосы пропускания: DC - 100 кГц;
  • Дрейф нуля: 0.6 мкВ/°C;
  • Шум на входе: до 0.4 нВ/√Гц
  • Ручное и дистанционное управление;
  • Входной импеданс: до 1 ТОм

Применения

  • Универсальные низкочастотные усилители;
  • Автоматизированные измерения;
  • Промышленные детекторы;
  • Предусилители детекторов;
  • Встроенные системы измерений.

Технические характеристики моделей усилителей напряжения серии DLPVA Femto:

Модель

DLPVA-
100-BUN-S

DLPVA-
100-BLN-S

DLPVA-
100-B-S

DLPVA-
100-B-D

DLPVA-
100-F-S

DLPVA-
100-F-D

Входной каскад

Несимметричный,

Биполярный

Несимметричный,

Биполярный

Несимметричный,

Биполярный

Истинный

дифферен-

циальный,
Биполярный

Несимметричный,

на полевых транзисторах

Истинный

дифферен-

циальный,

на полевых транзисторах

Вход

1 кОм,
BNC

1 МОм,
BNC

1 МОм,
BNC

1 МОм,
Lemo®

1 ТОм,
BNC

1 ТОм,
Lemo®

Тип. импеданс источника

<50 Ом

<100 Ом

<1 кОм

<1 кОм

<1 ГОм

<1 ГОм

Нижняя частота среза

1.5 Гц
(только AC)

DC/
1.5 Гц

DC/
1.5 Гц

DC/
1.5 Гц

DC/
1.5 Гц

DC/
1.5 Гц

ВерхняяЧастота среза [кГц]

1/100

1/100

1/100

1/100

1/100

1/100

Коэффициент усиления [дБ]

40/60/
80/100

40/60/
80/100

20/40/
60/80

20/40/
60/80

20/40/
60/80

20/40/
60/80

Шум на входе [нВ/√Гц]

0.4

0.7

2.4

3.6

5.5

6.9

Дрейф напряжения на входе [мкВ/°C]

-

0.5

0.7

0.7

1.3

1.3

КОСС

-

-

-

120 дБ макс.

-

120 дБ макс.

Тех. док-я

Техническая документация

Техническая документация

Техническая документация

Техническая документация

Техническая документация

Техническая документация

Выход

<100 Ом, BNC

Выходное напряжение

±10 В (при нагрузке 10 кОм)

Цифровое управление

TTL, CMOS, оптоизолированный

Смещение нуля регулируется потенциометром или внешним управляющим сигналом напряжения. Индикатор выбранного усиления: светодиод. Выход защищен от короткого замыкания. Источник питания подключается с помощью 3-х контактного разъем Lemo®. Устройство снабжено соединительным разъемом. Дополнительный источник питания PS-15 в качестве опции.
